Четырехжильный кабель

О кабеле

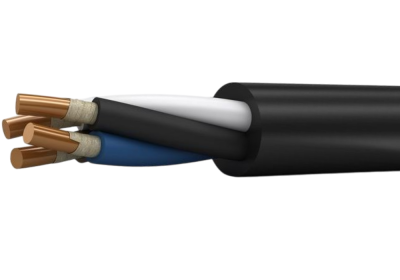

Четырехжильный кабель — универсальное решение для систем электроснабжения, в конструкции которого предусмотрено четыре изолированных токопроводящих жилы. Может быть как жестким (однопроволочным), так и гибким (многопроволочным), с жилами из меди или алюминия. В зависимости от назначения, кабель 4 жилы комплектуется оболочкой из ПВХ, полиэтилена, резины или безгалогенных материалов. Широкое распространение получили как алюминиевый четырехжильный кабель для стационарной прокладки, так и медный кабель 4 жилы — для сетей, где важна высокая проводимость и устойчивость к перегрузкам.

Кабель гибкий четырехжильный особенно востребован в подвижных соединениях, подключении оборудования и в распределительных сетях. Он отличается простотой монтажа и надежной работой даже в сложных условиях эксплуатации. Медный кабель 4 жилы обеспечивает высокую электропроводность, что делает его оптимальным выбором для промышленных, строительных и жилых объектов.

Область применения

Четырехжильные силовые кабели применяются в системах электроснабжения с трехфазным напряжением, где одна из жил используется как нейтральный провод.

Наиболее часто четырехжильный кабель используется:

• в распределительных сетях и системах освещения;
• для подключения силового оборудования, насосов, вентиляции, лифтов;
• в частных домах, котельных, производственных цехах и стройплощадках;
• при прокладке по фасадам зданий, в земле или в гофротрубе внутри помещений;
• для подключения электрощитков и розеточных групп с отдельной нейтралью.

Кабель медный гибкий четырехжильный используется там, где требуются устойчивость к изгибам и подвижность — например, в генераторах, переносных установках или на временных объектах. Для наружной прокладки под открытым небом или в земле применяют модели с усиленной оболочкой, устойчивой к влаге, ультрафиолету и механическим нагрузкам.

Требования

Технические параметры на четырехжильный кабель регламентируются ГОСТ и техническими условиями.

Основные стандарты, на которые ориентируются производители:

• ГОСТ 31996 — силовые кабели с медными и алюминиевыми жилами;
• ГОСТ 22483 — для токопроводящих жил;
• ГОСТ 15150 — климатические исполнения и категории размещения;
• ГОСТ 23286 — для гибких кабелей (включая КГ, ПВС).

Характеристики, определяющие эксплуатационные качества:

• номинальное напряжение — 380/660 В или 1 кВ;
• частота — 50 Гц;
• рабочая температура — от –50 до +70 °C (в зависимости от исполнения);
• температура укладки — не ниже –15 °C без подогрева;
• радиус изгиба — от 6 до 10 наружных диаметров;
• срок службы — 15–30 лет (в зависимости от условий);
• климатическое исполнение — УХЛ, Т, ХЛ.

Кабель силовой четырехжильный медный обеспечивает стабильную работу в продолжительном режиме. Для кабелей, предназначенных для подвижного подключения, обязательно проверяется устойчивость к многократным изгибам и воздействию внешней среды.

Особенности маркировки

Маркировка кабелей с четырьмя жилами указывает на материал жил, тип изоляции и оболочки, а также на условия применения. Примеры обозначений:

• ВВГ 4×2.5 — медный четырехжильный кабель с ПВХ-изоляцией и оболочкой, для стационарного применения;
• КГ 4×6 — гибкий медный кабель 4 жилы с резиновой изоляцией, устойчив к многократным перегибам и влаге;
• СИП-4 4×16 — алюминиевый четырехжильный кабель для воздушных линий электропередачи;
• ПВС 4×1.5 — гибкий кабель с ПВХ-изоляцией и оболочкой, используется для подключения оборудования и приборов.

Дополнительные обозначения:

• нг(А) — кабель не распространяет горение при прокладке в пучках;
• LS — низкий уровень дымовыделения;
• FRLS — огнестойкое исполнение с пониженным газовыделением;
• ХЛ — морозостойкий вариант для холодного климата.

Маркировка также содержит данные о сечении, дате выпуска, производителе и соответствует требованиям ГОСТ.

Уточнить характеристики и купить четырехжильный кабель в Москве можно в РЭМКабель — мы предлагаем широкий ассортимент сертифицированной продукции, соответствующей всем стандартам ГОСТ, конкурентоспособные цены и оперативную доставку по Москве, Московской области и в другие регионы.
