Кабель с 5 жилами

О кабеле

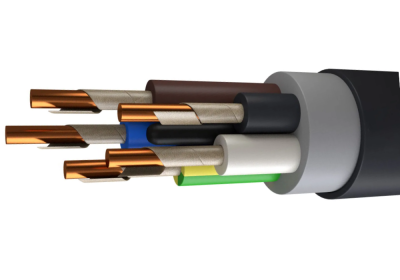

Пятижильный кабель представляет собой электротехническое изделие, в конструкции которого предусмотрены пять изолированных токопроводящих жил. Кабель может быть как жестким (с однопроволочными жилами), так и гибким (с многопроволочными). В зависимости от конструкции, кабель 5 жил изготавливается с жилами из меди или алюминия, с изоляцией и оболочкой из ПВХ, резины, полиэтилена или безгалогенных компаундов.

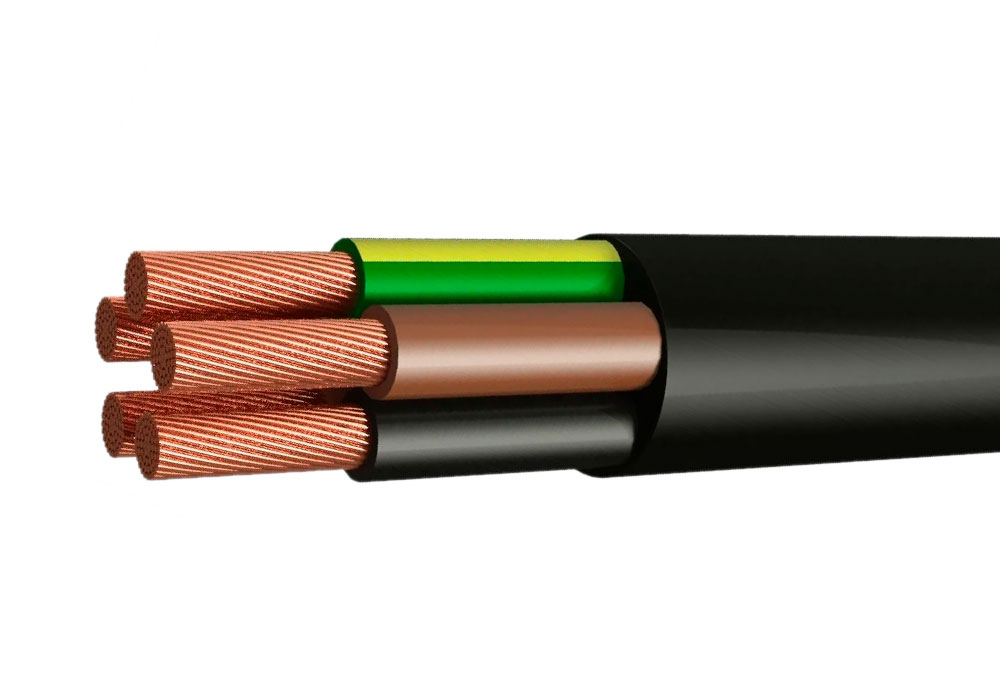

Наибольшую популярность получили кабели медные 5 жил благодаря высокой проводимости, надежности и долговечности. Такие изделия могут использоваться как для стационарной прокладки, так и в составе подвижных соединений. Особый интерес представляет гибкий кабель 5 жил, который применяется при подключении оборудования, подверженного вибрации и регулярным перемещениям.

Силовой медный кабель 5 жил обеспечивает равномерное распределение тока и позволяет организовать схему питания с тремя фазами, нулевой и заземляющей жилами, что особенно важно для объектов с повышенными требованиями к безопасности.

Область применения

Кабели силовые 5 жил применяются в системах электроснабжения с трехфазным напряжением, где требуется наличие нулевого и заземляющего проводников.

Наиболее часто пятижильный кабель используется:

• в жилых, административных и промышленных зданиях для прокладки линий питания;
• в распределительных щитах, шкафах автоматики и управления;
• для подключения насосных станций, вентиляции, компрессоров, технологического оборудования;
• при прокладке по стенам, в лотках, в трубах и под землей с соблюдением норм;
• на временных стройплощадках и объектах с повышенной подвижностью подключения.

Пятижильный кабель часто применяется там, где важно обеспечить надежное и безопасное соединение всех элементов сети, в том числе с учетом требований ПУЭ по заземлению и симметричному распределению нагрузки.

Требования

Технические характеристики и параметры пятижильных кабелей регламентируются нормами ГОСТ и ТУ. Основные нормативные документы:

• ГОСТ 31996 — для силовых кабелей с медными и алюминиевыми жилами;
• ГОСТ 22483 — для токопроводящих жил;
• ГОСТ 15150 — климатические исполнения и условия размещения;
• ГОСТ 23286 — для гибких и монтажных кабелей.

Ключевые характеристики:

• номинальное напряжение — 380/660 В, 1 кВ;
• частота — 50 Гц;
• диапазон рабочих температур: от –50 до +70 °C (морозостойкие — до –60 °C);
• температура прокладки — от –15 °C без предварительного подогрева;
• радиус изгиба — от 6 до 10 наружных диаметров;
• срок службы — от 15 до 30 лет;
• исполнение по климату — УХЛ, ХЛ, Т.

Гибкий кабель 5 жил обеспечивает высокую устойчивость к многократным изгибам и механическим нагрузкам, что делает его отличным выбором для подвижных объектов, генераторов, щитов и передвижных станций.

Особенности маркировки

Маркировка кабеля пятижильного медного или алюминиевого указывает на его конструкцию, назначение, сечение, тип изоляции и условия эксплуатации. Примеры расшифровки:

• ВВГнг(А)-LS 5×2.5 — силовой медный кабель 5 жил с ПВХ-изоляцией и оболочкой, не распространяет горение, с низким дымовыделением;

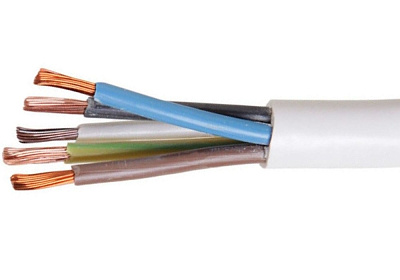

• ПВС 5×1.5 — гибкий кабель с ПВХ-изоляцией и оболочкой, жилы многопроволочные, для временного подключения;
• КГ 5×6 — гибкий медный кабель 5 жил с резиновой изоляцией, устойчив к механическим нагрузкам и влаге;
• NYM 5×2.5 — кабель европейского стандарта с медными жилами и двойной изоляцией для внутренней проводки.

Дополнительные обозначения:

• нг(А) — нераспространяющий горение при групповой прокладке;
• LS — с пониженным дымовыделением;
• FRLS — огнестойкий с низким дымо- и газовыделением;
• ХЛ — морозостойкий вариант исполнения;
• Т — для тропического климата.

Маркировка кабеля также указывает на сечение каждой жилы (в мм²), дату выпуска, производителя и соответствие нормативным документам. Это позволяет точно подобрать необходимую продукцию под конкретные условия эксплуатации.

Купить пятижильный кабель можно в РЭМКабель. Мы предлагаем широкий ассортимент сертифицированной продукции, соответствующей всем стандартам ГОСТ, конкурентоспособные цены и оперативную доставку по Москве, Московской области и в другие регионы.
