Самонесущий изолированный провод

Самонесущий изолированный провод (СИП) — передовое решение для организации воздушных электролиний, рассчитанное на передачу и распределение электроэнергии при напряжении от 0,6 до 35 кВ. Наличие изоляции на токопроводящих жилах, устойчивость к атмосферным воздействиям и простота в установке обеспечивают широкую востребованность изделия как в частном домостроении, так и в промышленной сфере.

Надежность в эксплуатации, высокий уровень безопасности и возможность подключения без отключения линии делают СИП оптимальным выбором при прокладке линий в городской черте, сельской местности и на строительных площадках. Такие провода позволяют быстро и безопасно подвести электричество в условиях плотной застройки.

О кабеле

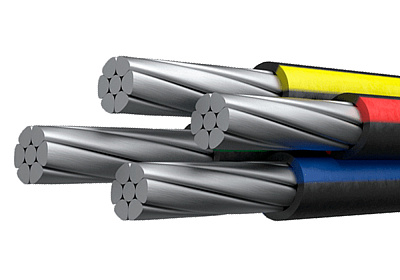

Самонесущий изолированный провод представляет собой конструкцию из одной или нескольких фазных жил сечением от 16 до 240 мм². В зависимости от исполнения, конструкция может включать нулевую жилу, которая, в свою очередь, может быть как изолированной, так и открытой — и одновременно выполнять несущую функцию. В качестве токопроводящего материала применяется чистый алюминий либо его сплав с армированным стальным сердечником.

Изоляционное покрытие выполнено из термостойкого или светостабилизированного полиэтилена (в том числе полиэтилена, устойчивого к ультрафиолету), это обеспечивает длительный срок службы, защиту от влаги и перепадов температуры. Для отдельных серий допустим температурный нагрев до +90 °C. Благодаря самонесущей конструкции отсутствует необходимость в использовании дополнительных несущих тросов, что значительно упрощает монтаж. Все изделия соответствуют требованиям ГОСТ и рассчитаны на срок эксплуатации не менее 40 лет.

Область применения

Самонесущий изолированный провод активно применяется для:

• строительства и модернизации распределительных и магистральных воздушных линий;
• подключения частных жилых строений, дачных участков, хозяйственных построек;
• электроснабжения объектов торговли, офисов, малых производств;
• ответвлений от ЛЭП к фасадам зданий;
• реконструкции устаревших сетей с заменой неизолированных проводов.

Благодаря прочной изоляции и продуманной конструкции, самонесущий изолированный провод может быть проложен как в густонаселенных районах, так и в удаленных населенных пунктах с суровыми климатическими условиями. Надежная изоляция минимизирует риск коротких замыканий и несанкционированного доступа.

Требования

Изготовление и применение СИП-проводов регулируется действующими нормативными актами, включая ГОСТ 31946, ГОСТ Р 52373 и ГОСТ IEC 60811. Эти стандарты определяют параметры конструкции, стойкость к внешним воздействиям и требования к качеству изоляционных материалов. К числу основных технических характеристик относят:

• номинальное напряжение: от 0,4 до 35 кВ;
• рабочий температурный диапазон: от –60 до +50 °C;
• температура укладки не ниже –20 °C;
• предельная температура нагрева жил: до +70 или +90 °C (в зависимости от типа);
• радиус изгиба: не менее 10 диаметров провода;
• стойкость к ультрафиолетовому излучению.

Перед тем как купить самонесущий изолированный провод, рекомендуется учесть условия прокладки, уровень предполагаемой нагрузки и климатические особенности региона.

Особенности маркировки

Обозначение самонесущих проводов отражает их конструктивные характеристики и параметры. Например, маркировка СИП-1 3×50 + 1×70 расшифровывается следующим образом:

• СИП-1 — модель с открытой несущей жилой;
• 3×50 — три фазные жилы сечением по 50 мм²;
• 1×70 — нулевая жила 70 мм²;
• рабочее напряжение — 0,6/1 кВ.

В зависимости от конструкции и характеристик различают несколько видов самонесущих изолированных проводов:

• СИП-1 / СИП-1А — с нулевой жилой без или с изоляцией;
• СИП-2 / СИП-2А — аналогичная конструкция, но с термостойкой оболочкой;
• СИП-3 — одиночная фаза для линий среднего напряжения 10–35 кВ;
• СИП-4 — только фазные жилы, без несущей;
• СИП-5 — улучшенный вариант СИП-4, обладающий повышенной термостойкостью.

Фазные токопроводящие жилы маркируются цифрами или цветными полосами. Нулевая жила, как правило, маркировке не подлежит. При наличии вспомогательных жил освещения, они обозначаются символами В1, В2, В3.

Купить самонесущий изолированный провод в Москве вы можете в РЭМКабель. Мы предлагаем богатый выбор сертифицированной продукции, конкурентные цены и оперативную доставку по городу и области. Надежность поставок и техническая поддержка — наш приоритет.
