Как найти провод в стене: точная локализация скрытой электропроводки
Найти провод в стене без вскрытия штукатурки возможно с помощью специализированных приборов или методов прозвонки. Основные способы включают применение бесконтактных тестеров напряжения, детекторов скрытой проводки и трассоискателей, а также проверку цепей путем «прозвонки мультиметром». Крайне важно помнить, что все работы проводятся только при полном отключении цепи от источника напряжения в вашей квартире или доме (электрощите).
Способы и приборы для поиска скрытой проводки
Для обнаружения проводов в стене используются как простые, так и более технологичные устройства. Выбор метода поиска провода в стене зависит от поставленной задачи и условий.
Пассивные методы (поиск без генерации сигнала)

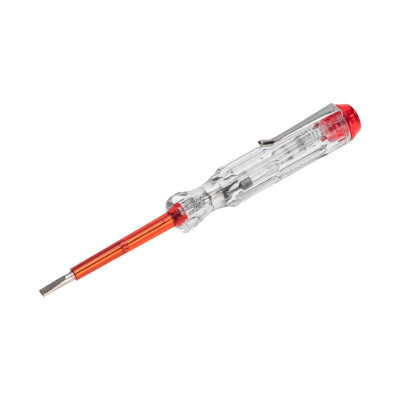

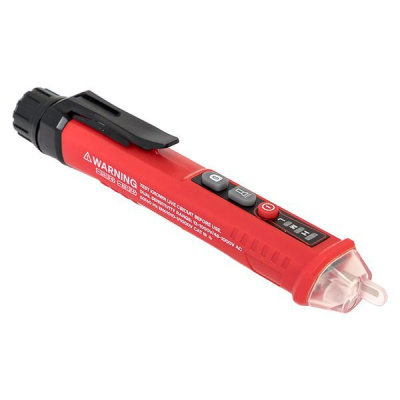

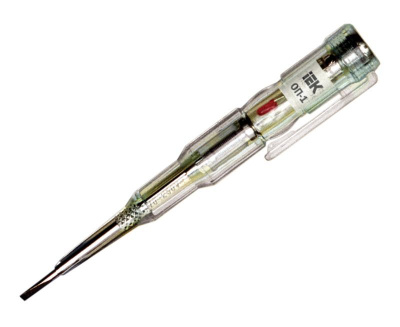

Бесконтактный тестер напряжения: Наиболее простой и доступный инструмент. Большинство современных моделей обнаруживают электромагнитное поле вокруг провода, находящегося под напряжением. Применяется для грубого определения безопасной зоны для сверления рядом с розетками или выключателями. При отключённой цепи пользоваться НЕЛЬЗЯ; для поиска на работающей линии — тоже.
Таблица сравнительных характеристик:
|
✅Преимущества |
❌Недостатки |
|
Простота применения |
Низкая точность локализации (показывает зону ~ 20-50 см) |
|
Портативность |
Чувствительны только к проводам под напряжением |
|
Сравнительно невысокая стоимость |
Реагируют на стальную арматуру, метизы и стальные (металлические) закладные |
|
|
Глубина обнаружения редко превышает 1.5-2 см |
Детектор скрытой проводки (Многофункциональный детектор): Предназначен для поиска проводов, труб (металл, пластик), арматуры не только под напряжением, но и обесточенных (при должных характеристиках прибора).
Типы данных детекторов:
- Электромагнитные: Обнаруживают только провода под напряжением. Чувствительность зависит от силы тока. Опытно установлено, что для надежной индикации нагрузка на линии должна составлять минимум 50-100 Вт.
- Металлоискательные: Реагируют на ферромагнитные (черные металлы — стальные трубки, арматура) и цветные металлы (медь, алюминий).
- Электростатические (ЕМ-детекторы): Улавливают слабые электростатические поля от скрытых проводов под напряжением. Чувствительны к влажности стен, металлической сетке под штукатуркой. Глубина обнаружения может достигать 5-7 см у некоторых моделей.
- Радарные (RF, TDR): Надежнее обнаруживают обесточенные провода и конструкции на глубинах до 8-10 см. Сложны в настройке и работе, подвержены высокому уровню ложных срабатываний.
Перед работой обязательно требуется калибровка и проверка детектора на месте на материалах стены с известным расположением проводки.
Активные методы (Прозвонка и трассировка обесточенных цепей)
Когда требуется точно найти провод в стене, особенно проложенный от точки А до точки Б и не подключенный к источнику питания, применяют активные методы.

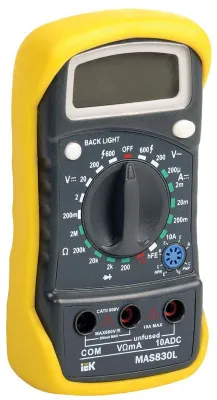

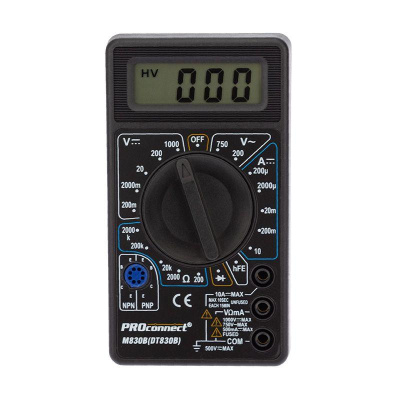

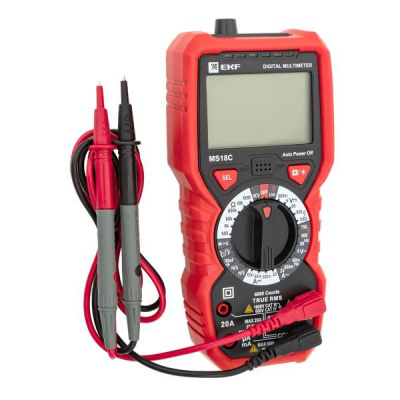

Прозвонка мультиметром - используется для идентификации пар проводов в обесточенной цепи согласно инструкция:
- Отключите напряжение в щитке и проверьте отсутствие фазы.
- Отсоедините провода на обоих концах линии (например, в распределительной коробке и розетке).
- Установите мультиметр в режим прозвонки (значок «↔»).
- Подключите один щуп к жиле на первом конце, второй щуп — к предполагаемой паре на другом конце. Звуковой сигнал подтвердит совпадение.
К сожалению, метод не определяет трассу провода в стене, только идентифицирует соответствие жил.

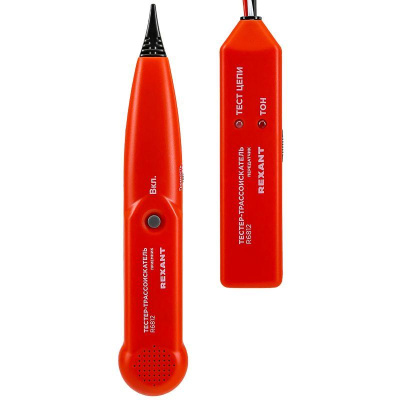

Трассоискатель (Генератор-приемник)
Состоит из двух устройств:
- Генератор сигнала: Подает высокочастотный сигнал на искомую жилу обесточенного провода (прямое подключение через зажимы типа «крокодил»). Возможна индукционная передача сигнала на находящийся под напряжением провод (требует осторожности).
- Приемник (Детектор): Улавливает сигнал генератора сквозь толщу материала и отслеживает трассировку проводки. Точность зависит от генерации сигнала и правильности использования устройства.
Инструкция по «прозвонке» для поиска проходящего через стену провода
Перед началом обесточьте линии в щитке! Проверьте отсутствие напряжения вольтметром. Требуется доступ к обоим концам интересующей линии (например, розетка в комнате А и предполагаемая ответвление на розетку в комнате Б).
Отсоедините провода на обоих концах линии от клемм розеток.
Подключите проводник генератора (обычно красный зажим) к одной из жил одного конца кабеля. Второй провод генератора (черный зажим) подключите к надежному заземленному контакту (шина PE в щитке низкого напряжения).
Включите генератор сигнала и установите необходимый уровень мощности.
Возьмите приемник детектора и проведите вдоль стены. Включите звук для удобства локации.
Максимальное отклонение сигнала будет над местом прохождения кабеля согласно инструкции к применению трассоискателей для бытовых задач.
Безопасность и нормативы при поиске проводки
Все работы по поиску, диагностике или ремонту электропроводки должны проводиться ТОЛЬКО в обесточенном состоянии. Работа под напряжением категорически запрещена. Перед вскрытием стен или выполнением работ убедитесь при помощи бесконтактного тестера или вольтметра в отсутствии напряжения на всех частях проводки.
Штробление без повреждений существующей проводки требует точного определения трассы кабеля. Используйте детектор скрытой проводки или трассоискатель для разметки зоны, где запрещено сверление. Согласно СП 76.13330.2016, п.6.3.7.3, Толщина бетонного раствора над трубами (одиночными и блоками) при их замоноличивании в подготовках полов должна быть не менее 20 мм. Нарушение этого правила повышает риск повреждения линии при монтаже.
Распространенные типы кабелей для проводки в жилых зданиях:
|
Сечение жилы, мм² |
Цвет изоляции (Фаза) |
Цвет изоляции (Ноль) |
Допустимый ток (А, ~220В) |
Типичная группа электроприборов |
Глубина залегания в канале, мм |
|
1.5 |
Коричневый/серый |
Синий |
15-20 |
Освещение |
20-25 |
|
2.5 |
Любой кроме желто-зеленого |
Синий |
25-30 |
Розетки бытовые |
20-25 |
|
4 |
Любой кроме желто-зеленого |
Синий |
35-40 |
Кухонные розетки, бойлеры |
~30 |
|
Зависит от сечения фазного проводника питающей линии и ПУЭ |
Желто-зеленый |
нет |
Только заземление/зануление |
Для подключения к PE-шине |
Зависит от трассы |
Выводы: Как точно найти провод в стене?
Для уверенного поиска скрытой проводки и минимизации рисков при проведении ремонтных или сверлильных работ рекомендуем:
- Не использовать прибор в сыром помещении и очищать поверхность от пыли.
- Для точного определения кабеля применять проверенные детекторы соответствующих марок либо метод трассировки.
- В сложных случаях, при ремонте или обнаружении неисправностей, привлекать специалистов по поиску и ремонту электрокабелей.
Таким образом, следуя указанным рекомендациям, вы сможете определить расположение провода в стене, не повредив отделочный слой и токоведущие части, а также узнать его направление для дальнейшего ремонта или сверления, избегая удара током.
