Как правильно соединить алюминиевый провод с медным: способы, безопасность и нормы
При ремонте или модернизации электропроводки часто возникает задача соединения медных и алюминиевых жил. Обычно это связано с желанием оптимизировать бюджет: алюминиевая разводка в старых домах ещё работает, а новые линии или розеточные группы прокладывают медью. Также разные металлы встречаются при подключении современной техники к существующей сети или при наращивании кабеля. Однако просто скрутить их вместе нельзя — это нарушает действующие нормы и создаёт реальную угрозу для безопасности.
Почему прямая скрутка опасна?
Главная причина запрета — электрохимическая коррозия. При контакте разнородных металлов во влажной среде образуется гальваническая пара, где алюминий выступает анодом и постепенно разрушается. Это приводит к потере контакта, искрению и возможному возгоранию.
Дополнительные физические факторы:
- Разный коэффициент теплового расширения. При циклических нагрузках (включение/выключение приборов) контакт ослабевает, появляется микрозазор.
- Оксидная плёнка на алюминии. Она обладает высоким переходным сопротивлением, что вызывает локальный перегрев в месте соединения.
Что говорят нормативные документы?
Любые работы с электропроводкой регламентируются действующими стандартами. Согласно ПУЭ-7 (п. 2.1.21, п. 7.1.139) и ГОСТ 10434-82, соединения токоведущих жил должны быть надёжными, механически прочными, доступными для осмотра и защищёнными от коррозии. Прямая скрутка меди и алюминия не соответствует этим требованиям и категорически не допускается.

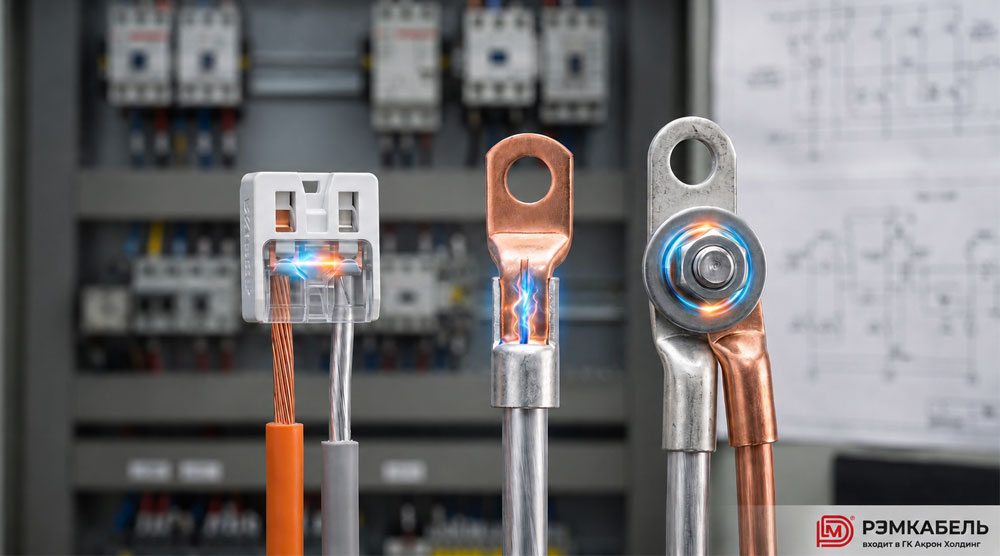

Обзор безопасных способов соединения
Для надёжного перехода «медь–алюминий» рекомендуется использовать один из трёх методов, представленных ниже.
|
Способ |
Тип соединения |
Где применять |
Инструмент |
|
Неразъёмное пружинное |
Распредкоробки, щиты (сечение до 4–6 мм²) |
Стриппер |
|
|
Обжимное неразъёмное |
Стационарные силовые цепи, высокие нагрузки |
Пресс-клещи |
|
|
Резьбовое разъёмное |
Вводы в здание, магистрали, шины (от 16 мм²) |
Набор ключей, наконечники |

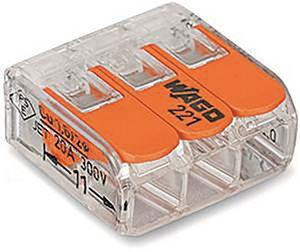

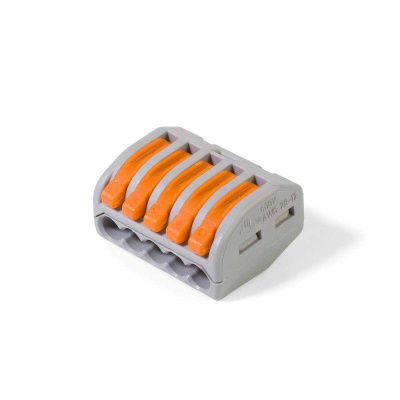

1️⃣Пружинные клеммники - аналоги Wago
После ухода оригинального бренда с российского рынка в продаже широко представлены сертифицированные аналоги с встроенной токопроводящей пастой. Паста разрушает оксидную плёнку на алюминии и предотвращает её повторное образование.
Порядок монтажа:
- Отключите питание на вводном щитке.
- Зачистите концы жил на 10–12 мм, не повреждая металл.
- Вставьте провода в клеммник до упора.
- Проверьте фиксацию, аккуратно потянув за жилу.
2️⃣Соединение гильзами ГАМ / ГМЛ
Гильзы ГАМ (алюминий-медь) созданы специально для перехода разнородных металлов. Гильзы ГМЛ (медные лужёные) используются только для соединения меди между собой. Для пары «медь+алюминий» выбирайте именно ГАМ. Метод обеспечивает максимальную механическую и электрическую надёжность.
Порядок монтажа:
- Подберите гильзу строго по сечению жил (зазор между жилой и гильзой недопустим).
- Зачистите концы проводов на длину гильзы.
- Вставьте жилы с соответствующих сторон (медь — с одной, алюминий — с другой).
- Отпрессуйте гильзу пресс-клещами, выполнив 2–3 обжатия по длине.
- Изолируйте соединение термоусадочной трубкой или качественной изолентой (не менее 3 слоёв).
3️⃣Болтовое соединение
Для вводов в здание или мощных магистралей (сечение 16 мм² и выше) рекомендуется резьбовой зажим. Он полностью исключает прямой контакт разнородных металлов.
Правильная сборка (от болта к гайке):
Болт ➡ Пружинная шайба (гровер) ➡ Плоская шайба ➡ Медный наконечник ➡ Плоская шайба ➡ Алюминиевый наконечник ➡ Плоская шайба ➡ Гайка.
Готовый узел необходимо защитить от влаги и коррозии термоусадкой, кабельной муфтой или влагостойким герметиком.
Вывод
Прямая скрутка алюминия с медью недопустима и опасна из-за электрохимической коррозии и риска перегрева. Для безопасного соединения используйте:
- Пружинные клеммники с пастой — для бытовых линий до 6 мм²;
- Опрессовку гильзами ГАМ — для силовых цепей;
- Болтовой зажим с шайбами — для магистралей и вводов большого сечения.
Все работы выполняются только при отключённом напряжении и с соблюдением норм ПУЭ и ГОСТ 10434-82. При отсутствии опыта или уверенности в своих силах обращайтесь к сертифицированным электромонтажникам.
