Маркировка проводов: фаза, ноль, заземление, плюс/минус
Как быстро и безопасно определить назначение провода? Самый надёжный способ — воспользоваться цветовой маркировкой изоляции, если монтаж выполнен по стандарту. В большинстве случаев правильно подобранный цвет позволяет отличить фазу от нуля и найти заземление без приборов. Однако полагаться только на цвет без проверки рискованно. В этом материале — сводные таблицы по ПУЭ и действующему ГОСТ, разбор частых ошибок при подключении люстр и розеток, а также правила определения плюса и минуса в цепях постоянного тока.
Нормативная база: на чём основана цветовая маркировка
В России требования к цветовой идентификации проводников закреплены в нескольких документах. Главные из них:
- ПУЭ (главы 1.1, 2.1, 7.1) — правила устройства электроустановок, обязательные для всех электромонтажных работ.
- ГОСТ Р 50462-2019 (действующий) — базовый стандарт, устанавливающий способы идентификации проводников по цветам и буквенно-цифровым обозначениям. (Примечание: ГОСТ Р 50462-2009 утратил силу с 01.01.2018).
- ГОСТ 31996-2012 — распространяется на силовые кабели, описывает конструктивные элементы, но не отменяет требований к цветовой маркировке.
- СП 256.1325800.2016 — свод правил для жилых и общественных зданий, подтверждающий требования к маркировке.
Зачем вообще нужна цветовая маркировка? Дело в безопасности и скорости монтажа. Когда электрик или домашний мастер видит окрашенную изоляцию, он мгновенно понимает назначение жилы, не отвлекаясь на прозвонку. Это исключает случайное соединение фазы с землёй или разрыв нуля вместо фазы выключателем — самые частые причины пожаров и травм.

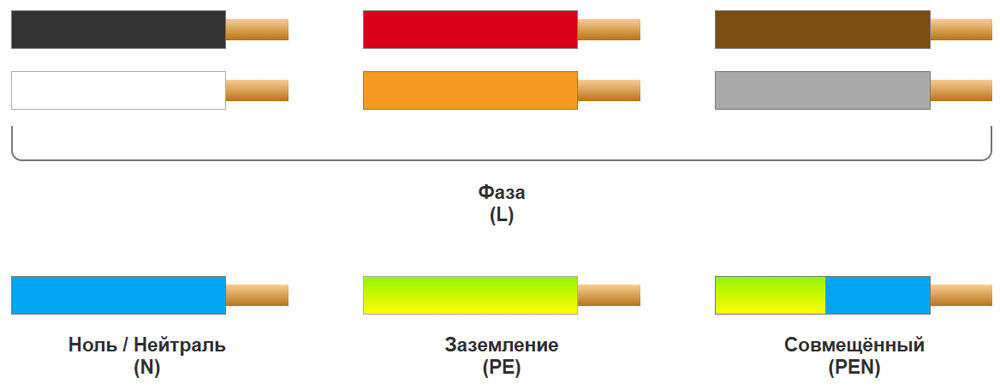

Сводная таблица цветов по ПУЭ и ГОСТ
|
Проводник |
Буквенное обозначение |
Цвет изоляции (согласно ПУЭ и ГОСТ Р 50462-2019) |
|
Фаза (L) |
L |
Коричневый, чёрный, серый, белый, красный — любой, кроме синего и жёлто-зелёного |
|
Ноль / Нейтраль (N) |
N |
Голубой (синий) |
|
Заземление (PE) |
PE |
Жёлто-зелёный — чередование продольных полос (30–70% поверхности) |
|
Совмещённый (PEN) |
PEN |
Голубой по всей длине + жёлто-зелёные полосы на концах |
Если вы видите жёлто-зелёную изоляцию — это только земля (PE). Использовать её для фазы или нуля категорически запрещено согласно ПУЭ п. 1.1.29.
Частые ошибки при подключении люстр и розеток
Даже зная теорию, мастера нередко нарушают цветовую маркировку проводов. Разберём самые опасные ситуации.
❌Ошибка №1: Использование жёлто-зелёного провода как рабочего нуля (N)
В старых домах, где нет полноценного заземления, некоторые «специалисты» подключают жёлто-зелёный провод к нулевой шине. Это смертельно опасно.
Почему? При перегорании нуля (обрыв N) или нарушении контакта на нулевой шине корпус оборудования окажется под напряжением 220 В через подключённый PE-проводник. Человек, коснувшийся такого корпуса, становится частью цепи «фаза — земля».
Что говорит ПУЭ (п. 1.1.29)? Жёлто-зелёный проводник — только для защитного заземления (PE). Он не может быть коммутируемым (нельзя ставить выключатель, разъём, автомат в цепь PE).
Как избежать?
- Если в проводке нет PE (двухпроводная система TN‑C), жёлто-зелёный провод оставьте неподключённым и изолированным.
- Ни в коем случае не подключайте его к клемме N (ноль) розетки или люстры.
- Лучшее решение: модернизировать систему до TN‑C‑S или TN‑S с полноценным заземлением.
❌Ошибка №2: Перепутаны фаза и ноль при подключении выключателя
Однополюсный выключатель всегда должен разрывать фазный провод (L). Ноль (N) идёт напрямую к светильнику, без разрыва.
Чем опасно переключение нуля? Если выключатель разрывает ноль, а фаза постоянно подана на патрон люстры, то:
- при выключенном свете центральный контакт патрона остаётся под напряжением 220 В;
- при замене лампы (даже при выключенном выключателе) можно получить удар током, коснувшись цоколя.

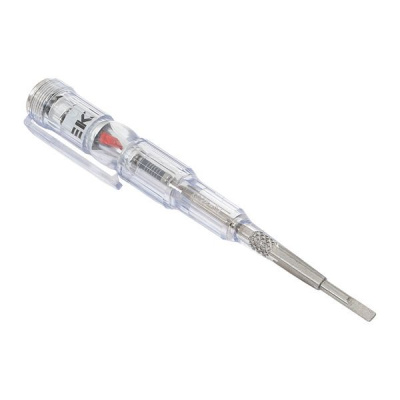

Как избежать? Перед подключением найдите фазу индикаторной отвёрткой или двухполюсным указателем напряжения. Обычно это коричневый, чёрный или серый провод.
- Промаркируйте фазный провод изолентой с буквой «L».
- Подключите его на вход выключателя (обычно клемма L или «вход»).
- С выхода выключателя провод идёт на лампу (люстру).
- Ноль (голубой) — напрямую на второй контакт лампы.
Разрешается использовать двухполюсные выключатели, но при этом фаза и ноль должны разрываться одновременно (не допускается отключение только нуля).
❌Ошибка №3: Слепое доверие старой маркировке
В домах постройки до 2000‑х годов цветовая маркировка проводов часто была произвольной. Белый мог быть фазой, чёрный — нулём, красный — заземлением (встречалось).
Как избежать?
- Никогда не полагайтесь только на цвет изоляции в старых зданиях.
- Обязательно подтверждайте назначение каждого провода с помощью:
- двухполюсного указателя напряжения (лучший вариант для безопасности);

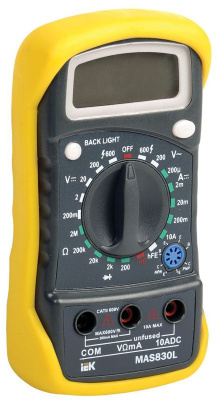

- мультиметра (режим ~ 750 В).

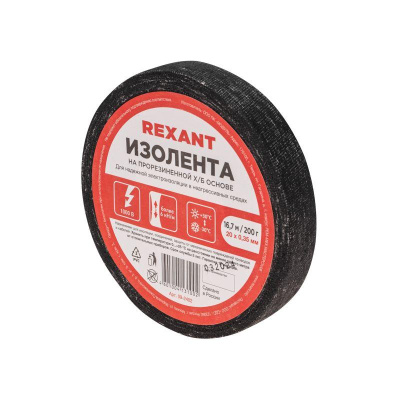

- После проверки нанесите современную цветную маркировку: термоусадочная трубка или изолента (синяя, жёлто-зелёная, коричневая/чёрная/серая).
❌Дополнительная опасная ошибка: заземление (PE) подключено к розетке, но не соединено с шиной
Некоторые мастера подключают жёлто-зелёный провод к клемме PE розетки, но другой конец никуда не ведут (или ведут на ноль в щитке).
Чем опасно? Создаётся иллюзия защиты, но реального заземления нет. При пробое фазы на корпус напряжение останется, а автоматика не сработает.

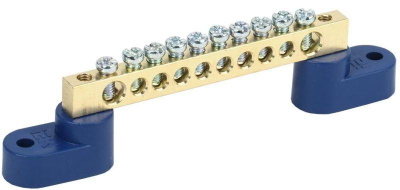

Как правильно? PE-проводник должен быть проложен непрерывно до главной заземляющей шины (ГЗШ) в щитке и иметь надёжное соединение.
Как определить плюс и минус в цепях постоянного тока
Вопрос «как определить плюс и минус» актуален для: автомобилей, светодиодных лент (12/24 В), систем безопасности (камеры, датчики), блоков питания, солнечных панелей.
Здесь есть стандарт, но он отличается от переменного тока.
|
Стандарт / Практика |
Плюс (+) |
Минус (‑) |
|
ГОСТ Р 50462-2019 |
Коричневый |
Серый |
|
Автомобильная практика (не ГОСТ) |
Красный |
Чёрный |
В цепях постоянного тока также не рекомендуется полагаться только на цвет без проверки мультиметром.
Блок безопасности: работы под напряжением запрещены
Категорически запрещается выполнять любые подключения, переключения и даже визуальный осмотр электроустановок, находящихся под напряжением. Все работы проводятся только после полного снятия напряжения и проверки отсутствия напряжения на всех токоведущих частях.
Обязательный алгоритм перед началом работ:
1️⃣Отключить автоматический выключатель (или рубильник) на вводе в щит/помещение/линию.
2️⃣Принять меры против ошибочного включения:
- Вывесить знак «Не включать! Работают люди» (или «Не включать — работа на линии»).
- По возможности заблокировать ручку автомата (замок, пломба).
3️⃣Проверить отсутствие напряжения исправным двухполюсным указателем напряжения (например, ПНН, или мультиметром в режиме ~ 750 В). Не использовать неоновые индикаторные отвёртки — они:
- могут давать ложную индикацию (наводка, «фантомное напряжение»);
- не показывают отсутствие напряжения на всех жилах одновременно;
- не пригодны для проверки безопасности по правилам (ПТЭЭП, приложение 9).
4️⃣Проверить отсутствие напряжения между каждой парой проводников и между каждым проводником и землёй (или PE-шиной).
5️⃣Для сложных случаев (работа на вводе, в распределительном щите, где есть обратное питание) — заземлить и закоротить отключённые токоведущие части с помощью переносного заземления (только обученным персоналом с группой по электробезопасности).
Дополнительные требования:
- Работы под напряжением (в электроустановках до 1000 В) допускаются только для обученного персонала со II группой и выше, с применением средств защиты, в соответствии с ПТЭЭП и Приказом Минтруда 903н.
- Для обычного пользователя, домашнего мастера, НЕ электрика — работы под напряжением запрещены полностью.
- Для модернизации щита, подключения трёхфазного оборудования, замены вводного кабеля или ремонта вводно-распределительного устройства рекомендуется привлекать сертифицированного электрика с группой допуска по электробезопасности не ниже третьей.
Вывод
Правильное понимание цветовой маркировки проводов — основа безопасности.
Для бытовой сети 220 В:
- синий (голубой) — ноль;
- жёлто-зелёный — заземление;
- все остальные цвета (коричневый, чёрный, серый) — фаза.
Для цепей постоянного тока по ГОСТ Р 50462-2019:
- плюс (+) — коричневый;
- минус (–) — серый;
- по автомобильной практике (не ГОСТ) — плюс красный, минус чёрный.
Однако доверять цветам можно только при уверенности, что монтаж выполнен по ГОСТ и ПУЭ профессионалом. В старых домах, при кустарной проводке или после неквалифицированных переделок цвета могут быть перепутаны полностью.
Главное правило безопасности: перед началом любых работ отключите напряжение, вывесите предупреждающий знак, проверьте отсутствие напряжения двухполюсным указателем (не неоновой отвёрткой!) и только после этого приступайте к работе.
Для сложных работ (замена вводного кабеля, подключение трёхфазного оборудования, модернизация щита) привлекайте сертифицированного электрика с группой допуска не ниже III. Качественный кабель с правильной цветовой изоляцией — залог надёжности. Выбирайте проверенных поставщиков, например «РЭМКабель®».
