Организационно-техническая подготовка строительства: какая электротехническая продукция необходима на старте объекта
Организационно-техническая подготовка строительства — это начальный этап реализации любого строительного проекта, на котором формируются условия для безопасного и бесперебойного выполнения работ. Именно в этот период организуются временные инженерные сети, подключается оборудование, обустраивается строительная площадка, обеспечивается освещение и электроснабжение бытовых и технологических зон.
Для успешного запуска объекта важно заранее подобрать и поставить кабельно-проводниковую и электротехническую продукцию, которая позволит без задержек перейти к следующим стадиям строительства.
РЭМКабель® — ведущий поставщик российского рынка кабельно-проводниковой продукции, входящий в состав ГК «Акрон Холдинг», — предлагает комплексные решения для обеспечения строительных объектов на этапе организационно-технической подготовки.
Что включает организационно-техническая подготовка строительства
Этап организационно-технической подготовки включает комплекс мероприятий, необходимых для выхода на строительную площадку и начала работ. Как правило, он охватывает:
- получение и оформление разрешительной документации;
- согласование проектных решений;
- организацию авторского и технического надзора;
- подготовку территории строительства;
- обустройство временной инфраструктуры;
- монтаж временного электроснабжения строительной площадки;
- установку временных систем освещения;
- подготовку зон хранения материалов и размещения оборудования.
На этой стадии особенно важно обеспечить объект надежной электротехнической базой. От того, насколько своевременно будет организовано временное электроснабжение стройплощадки, зависит работа техники, бытового городка, осветительных систем и монтажных бригад.
Электротехническая продукция для организационно-технической подготовки строительства
Для запуска строительного объекта на начальном этапе требуется целый комплекс оборудования и материалов. Ниже рассмотрим, какая электротехническая продукция необходима для строительства в период организационно-технической подготовки.
1️⃣ Кабельная продукция для временного электроснабжения строительной площадки
Основой любой системы питания на объекте является кабельная продукция для строительства. На этапе подготовки площадки востребованы кабели, которые позволяют организовать временные линии электроснабжения, подключить оборудование, бытовые помещения и распределительные устройства.
Кабель ВВГ применяется для прокладки стационарных линий электроснабжения на строительной площадке. Он используется для подключения:
- временных распределительных щитов;
- бытовых модулей;
- складских зон;
- постов охраны;
- административных помещений;
- осветительных сетей.
Благодаря надежности, соответствию требованиям ГОСТ и широкому спектру типоразмеров, кабель ВВГ остается одним из наиболее востребованных решений для временных и постоянных электрических сетей.
Кабель КГ необходим там, где требуется повышенная гибкость и устойчивость к эксплуатационным нагрузкам. Он применяется для подключения:
- передвижного строительного оборудования;
- электроинструмента;
- генераторов;
- временных силовых установок;
- механизмов, которые регулярно перемещаются по площадке.
Использование гибкого силового кабеля особенно актуально для стройплощадок с динамичной организацией рабочих зон.
2️⃣ Организация временного электроснабжения строительной площадки
Для безопасной эксплуатации временных сетей недостаточно только кабеля. На объекте необходимо организовать прием, распределение и отключение электроэнергии. Для этого применяются:

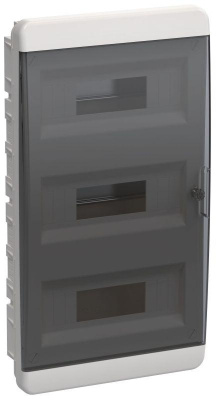

- Щит временного электроснабжения. Для организации временного снабжения на стройплощадках используют Щит распределительный силовой (ЩРС). Данные щиты не требуют особого технического обслуживания и экономически целесообразны из-за низкой себестоимости.
- Распределительное устройство РУСп. Распределительное устройство для строительных площадок (РУСп) предназначено для безопасного распределения энергии и, для подключения различного строительного инструмента, бетономешалок и другое. Централизация питания, учет энергии, защита от короткого замыкания (КЗ) на вводе.

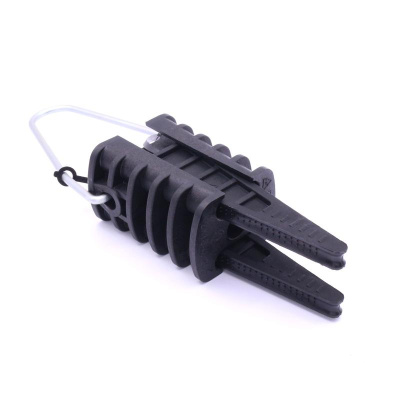

- Арматура СИП. Арматура для самонесущих изолированных проводов (СИП) предназначена для соединения и подвести высоковольтных линий (ВЛ) до 1 кВ. На стройплощадке как правило, СИП используется для организации временного электроснабжения оборудования и освещения.

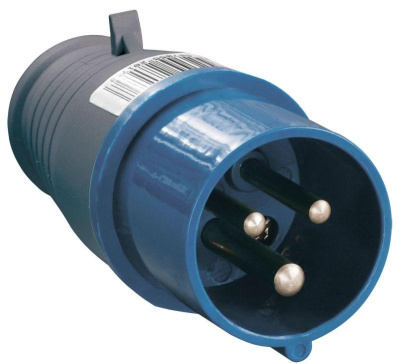

- Силовые разъемы (Розетки и Вилки) промышленного типа. Подключение разнородного оборудования (от дрели до бетономешалки) с гарантированным контактом заземления. Категорически запрещено использовать бытовые розетки (обычные «евророзетки») на улице, под дождем или для питания мощных машин. Нужны Разъемы типа «папа-мама» степени защиты IP44 и выше (желательно IP54). Обязательный ассортимент: Однофазные (230В) на 16А: Для подключения перфораторов, болгарок, шлифмашин, переносных ламп и небольших тепловых пушек. Трехфазные (400В) на 32А и 63А: Для бетономешалок, компрессоров, сварочных аппаратов, лебедок, вибраторов. Эти разъемы обеспечивают надежный заземляющий контакт (PE) раньше, чем замкнутся токоведущие части. Они герметичны — туда не попадет цементная пыль и вода.
- Переносные (каучуковые) соединители для питания бытовки. Если бытовка питается от удлинителя со стройплощадки (а не от стационарного щита), на конце кабеля должна быть специальная каучуковая вилка (не обычная сборная). Нужны Разъемы в каучуковом или резиновом корпусе. Пластик на морозе (-20°C и ниже) становится хрупким и рассыпается от удара. Каучук остается эластичным, не трескается, выдерживает падения. Такая вилка не сломается, если её переехало колесом или уронили на бетон.
- Ящики с рубильниками. Используются для ручной коммутации линий, оперативного отключения отдельных потребителей и безопасного управления электропитанием на строительной площадке. Они позволяют быстро локализовать участок сети при проведении технических работ или аварийном отключении.
- ЩУП. Используются для управления подключениями и распределения питания между временными объектами, зонами освещения и строительным оборудованием. Это важный элемент системы, обеспечивающий управляемость и надежность электроснабжения стройплощадки.
- Электрогенераторы на стройплощадке — это необходимость. На удалённых объектах или в процессе подготовки инфраструктуры электричество может отсутствовать вообще. Генератор — единственный источник питания. Освещение, вентиляция, обогрев (в холодное время), работа систем контроля — всё зависит от стабильного электропитания. Можно перемещать генератор по мере продвижения стройки, не привязываясь к стационарным линиям.
3️⃣Соединительные и защитные устройства временных электрических сетей
- Коробки ответвительные (распределительные) и монтажные. Обеспечение герметичности соединений, защита от обрыва жил при вибрации, легкость переноски. Временные соединения проводов «на скрутках» или просто замотанные синей изолентой — частая причина пожаров на стройках. Нужны Распределительные коробки IP54 и выше (уличного исполнения). ПУЭ требует, чтобы все соединения и ответвления жил были доступны для осмотра и находились внутри несгораемого корпуса . Внутри коробок соединения выполняются через клеммники (WAGO или винтовые сжимы), а не скрутками.

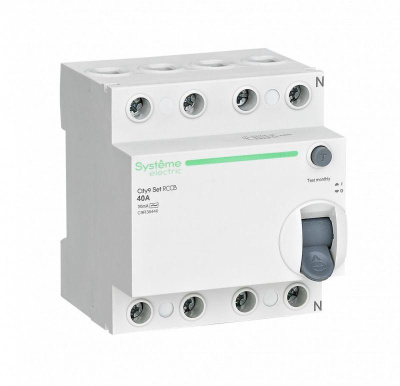

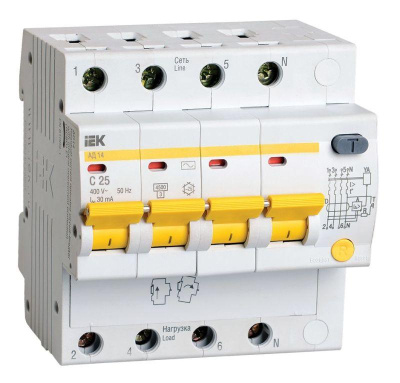

- Устройства защитного отключения (УЗО) и Дифавтоматы. Защита персонала от поражения током в условиях повышенной опасности (влага, сырость). Чаще всего уже встроены в Щит Механизации, но их часто докупают отдельно для промежуточных щитков. Для розеток на стройплощадке обязательно применение УЗО с током утечки не более 30 мА (часто рекомендуют 10-30 мА для особо опасных зон). На стройке высока вероятность повреждения изоляции кабеля арматурой или острыми краями бетона. УЗО отключит линию за доли секунды до того, как человека ударит током.
- Коммутационная аппаратура (Рубильники, Выключатели нагрузки). Используются для вводных распределительных устройств, когда нужно быстро снять напряжение со всего объекта (например, при пожаре или окончании смены). Должны иметь видимый разрыв контактов (чтобы монтажник видел, что цепь разомкнута) и возможность пломбировки.
- Электроустановочные изделия (ЭУИ). Розетки и вилки только открытой установки (наружные). Категорически нельзя использовать скрытые (внутренние) евро-розетки, которые вы ставите дома. Нужны розетки наружного (накладного) монтажа. Стены бытовки тонкие, горючие и полые. Запихивать внутреннюю розетку в стену из ДСП или сэндвич-панели пожароопасно. Накладная розетка крепится прямо на стену, а провода идут в отдельном кабель-канале (изоляционном коробе), что исключает нагрев стены. Степень защиты IP44 (Влагозащищенные). Корпус розетки и вилки должен иметь маркировку IP44 (минимум). Как правило, это розетки с крышками (пружинными или откидными). В бытовке часто моют полы, кипятим чайники, есть повышенная влажность от сушки одежды или перепады температур зимой (конденсат). IP44 защищает от случайных брызг и пыли, предотвращая короткое замыкание. Если розетка без крышки — туда может пролиться чай или упасть влажный инструмент. Обязательное заземление (Конструкция 2P+PE). Трехконтактные разъемы. Фаза, Ноль и отдельный контакт Заземления (PE). Корпус бытовки металлический или содержит металлические элементы. Если фаза пробьет на корпус электрочайника или перфоратора внутри бытовки, без заземления вас ударит током при касании. ПУЭ жестко требует наличия защитного контакта в розетках для переносных приборов.
4️⃣ Осветительное оборудование для строительной площадки
Полноценное освещение строительной площадки необходимо уже на старте проекта. Оно обеспечивает безопасность работ, возможность эксплуатации объекта в темное время суток и соблюдение требований охраны труда.
Прожекторы для стройплощадки применяются для освещения:
- открытых рабочих зон;
- мест разгрузки;
- складских площадок;
- въездных групп;
- участков монтажа;
- периметра объекта.
Они обеспечивают мощный световой поток и позволяют организовать направленное или общее освещение в зависимости от задач проекта. Светильники и прожектора уличные используются для освещения проходов, проездов, бытовых зон, временных административных помещений и прилегающей территории. Для строительных объектов важно выбирать модели, устойчивые к пыли, влаге, вибрациям и перепадам температур.
Оборудование:
🔆 Прожекторное оборудование (основное рабочее освещение), для открытых зон, въездов, разгрузки и периметра. 🔆 Прожекторы светодиодные (LED) промышленные. 🔆 Прожекторы галогенные переносные. 🔆 Прожекторы на штативах (треногах), с возможностью быстрого перемещения по площадке. 🔆 Прожекторы мачтовые (мобильные) для больших площадей без электричества.

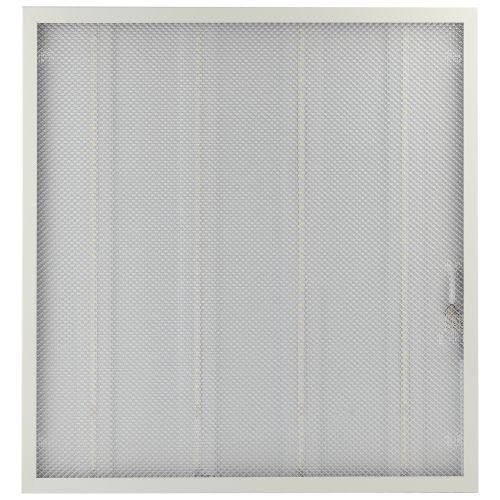

🔆 Светильники для периметра, проходов и бытовок. 🔆 Стационарное и временное освещение вдоль дорог, в бытовых зонах, административных вагончиках. 🔆 Светильники уличные консольные (на столбы/опоры). 🔆 Светильники взрывозащищенные. 🔆 Светильники для бытовок и вагончиков (навесные/потолочные). 🔆 Светильники аварийные — со встроенным АКБ (при отключении питания).
🔆 Переносное и локальное освещение (для рабочих мест в темноте). 🔆 Для освещения внутри конструкций, опалубки, траншей, подвалов. 🔆 Прожекторы ручные аккумуляторные. 🔆 Кабельные катушки с розетками и встроенным светильником (переносное освещение + разводка). 🔆 Светодиодные ленты в силиконе (IP67) — для подсветки лестниц, проходов, рабочих столов на сборке. 🔆 Наголовные фонари (индивидуальное использование для монтажников, в т.ч. со взрывозащитой).
5️⃣ ПНД-труба для прокладки кабеля и кабельные муфты
При устройстве временных и постоянных кабельных трасс необходимо обеспечить защиту линий от механических повреждений и внешних воздействий.
ПНД-труба для кабеля применяется при прокладке линий:
- в грунте;
- под дорогами;
- в местах пересечения с транспортными маршрутами;
- на участках с повышенной механической нагрузкой.
Использование ПНД-трубы позволяет защитить кабель от повреждений, повысить надежность сети и упростить дальнейшее обслуживание коммуникаций.
Труба для прокладки кабеля:
- Труба ПНД гофрированная двухстенная (с зондом), для прокладки силовых и слаботочных кабелей в грунте, под дорогами, в бетонной стяжке.
- Труба ПНД гладкостенная легкая (типа «электротехническая»), для внутренних работ, в бытовках, эстакадах, подвесных трассах. Защита от грызунов и небольших нагрузок.
- Труба ПНД жесткая (электротехническая тяжелая), для прокладки под автодорогами, въездами, площадками с движением спецтехники.
- Труба ПНД с протяжкой (внутренний зонд-проволока), для ускоренного монтажа временных трасс. Труба ПНД перфорированная (дренажная), для отвода конденсата и воды из кабельных каналов на влажных участках стройплощадки.

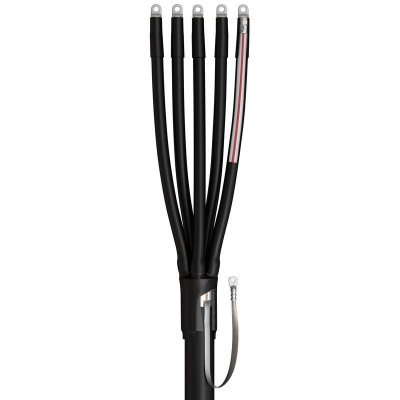

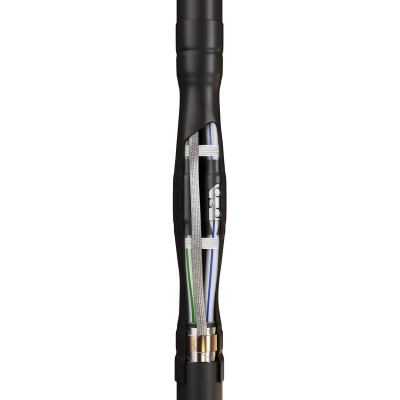

Муфты кабельные необходимы для соединения, ответвления и оконцевания кабельных линий. Они обеспечивают герметичность, электрическую надежность и устойчивость соединений при эксплуатации в условиях строительной площадки.
Качественные муфты особенно важны для временных наружных сетей, где соединения подвергаются воздействию влаги, пыли и температурных колебаний.
6️⃣ Инструмент для разделки кабеля
Еще одна обязательная категория продукции на этапе запуска строительства — инструмент для разделки кабеля. Он используется при подготовке кабельных линий к монтажу, снятии изоляции, обработке оболочки и подключении проводников к распределительным устройствам.
Профессиональный инструмент позволяет:
- ускорить монтажные работы;
- снизить риск повреждения жил;
- обеспечить аккуратную разделку кабеля;
- повысить безопасность электромонтажа.
Для подрядных организаций и монтажных бригад наличие качественного инструмента напрямую влияет на скорость развертывания временной инфраструктуры.
Почему важно заранее комплектовать строительный объект
Организационно-техническая подготовка требует системного подхода к поставкам. Недостаточно закупить отдельные позиции — необходимо заранее сформировать комплект продукции, который обеспечит полноценный старт строительных работ.
На практике это означает необходимость своевременно поставить:
- силовой кабель для стройки;
- гибкий кабель для оборудования;
- щитовое оборудование;
- устройства коммутации;
- продукцию для временного освещения;
- защитные системы для кабельных линий;
- монтажные аксессуары и инструмент.
Комплексная поставка позволяет сократить сроки подготовки, снизить риск простоев и обеспечить соответствие объекта требованиям безопасности.
РЭМКАБЕЛЬ — поставщик электротехнической продукции для строительства
РЭМКабель® — ведущий поставщик российского рынка кабельно-проводниковой продукции, обеспечивающий строительные, промышленные и инфраструктурные объекты надежной продукцией для решения задач на всех этапах реализации проекта, включая организационно-техническую подготовку строительства.
В ассортименте РЭМКабель® представлены решения для:
- временного электроснабжения строительных площадок;
- прокладки кабельных линий;
- подключения оборудования;
- распределения электроэнергии;
- освещения строительных объектов;
- защиты и монтажа кабельных трасс.
Компетенции компании позволяют подбирать продукцию с учетом отраслевой специфики, графика поставок и требований конкретного объекта.
Заключение
Организационно-техническая подготовка строительства — это этап, на котором закладывается основа для дальнейшей реализации проекта. Для его успешного прохождения необходима надежная электротехническая продукция для стройплощадки: кабели ВВГ, КГ, НКУ, ящики с рубильниками, ЩУП, прожекторы, уличные светильники, ПНД-трубы, кабельные муфты и инструмент для разделки кабеля и электромонтажа.
Своевременная комплектация объекта позволяет обеспечить безопасный запуск строительных работ, организовать устойчивое электроснабжение и избежать задержек на старте проекта.
Если вам требуется кабельная и электротехническая продукция для строительства, специалисты РЭМКабель® помогут подобрать решения под задачи вашего объекта и обеспечить поставку в необходимые сроки.
В следующей статье мы подробно разберем «нулевой цикл» - работы, выполняемые на начальном этапе ниже отметки 0,00.
