Кабель S/FTP: характеристики, конструкция и область применения

Кабель S/FTP — это экранированный кабель на основе витых пар, предназначенный для передачи данных в локальных вычислительных сетях и других системах связи. Его конструкция сочетает индивидуальное фольгирование каждой витой пары и общий экран в виде металлической оплетки.

Благодаря двойному экранированию S/FTP обеспечивает высокую защиту передаваемого сигнала от электромагнитных помех и снижает взаимное влияние соседних пар. Поэтому такие кабели применяются там, где к качеству передачи данных и электромагнитной совместимости предъявляются повышенные требования.

Что означает маркировка S/FTP

Обозначение S/FTP описывает конструкцию экранирования кабеля:

• S (Screened) — общий экран выполнен в виде металлической оплетки;
• FTP (Foiled Twisted Pair) — каждая витая пара индивидуально защищена металлической фольгой;
• TP (Twisted Pair) — передача сигнала осуществляется по витым парам.

Таким образом, кабель S/FTP имеет два уровня экранирования: фольгу вокруг каждой пары и общую металлическую оплетку вокруг всех пар. Такая конструкция позволяет одновременно снизить внешние электромагнитные помехи и взаимное влияние пар внутри кабеля.

Как устроен кабель S/FTP

Типовая конструкция S/FTP включает несколько основных элементов:

1. Токопроводящие жилы — обычно медные проводники.
2. Изоляция жил — разделяет проводники и обеспечивает необходимые электрические характеристики.
3. Витые пары — два изолированных проводника скручиваются между собой для снижения влияния внешних помех.
4. Индивидуальный экран пар — каждая пара оборачивается металлической фольгой.
5. Общий экран — поверх всех пар располагается металлическая оплетка.
6. Наружная оболочка — защищает внутренние элементы кабеля от механических и внешних воздействий.

В стандартном сетевом кабеле обычно используется четыре витые пары. При этом конструкция и конкретные материалы могут отличаться в зависимости от категории кабеля, назначения и производителя.

Для чего нужно экранирование S/FTP

При передаче данных кабель может подвергаться воздействию электромагнитных помех от силовых кабелей, электродвигателей, преобразователей частоты, промышленного оборудования и других источников.

Кроме внешних помех существует еще одна проблема — перекрестные помехи между соседними парами. Индивидуальное фольгирование каждой пары помогает уменьшить взаимное влияние пар, а общий экран дополнительно защищает кабель от внешних электромагнитных воздействий.

Именно поэтому S/FTP особенно востребован в помещениях и на объектах с высоким уровнем электромагнитных помех.

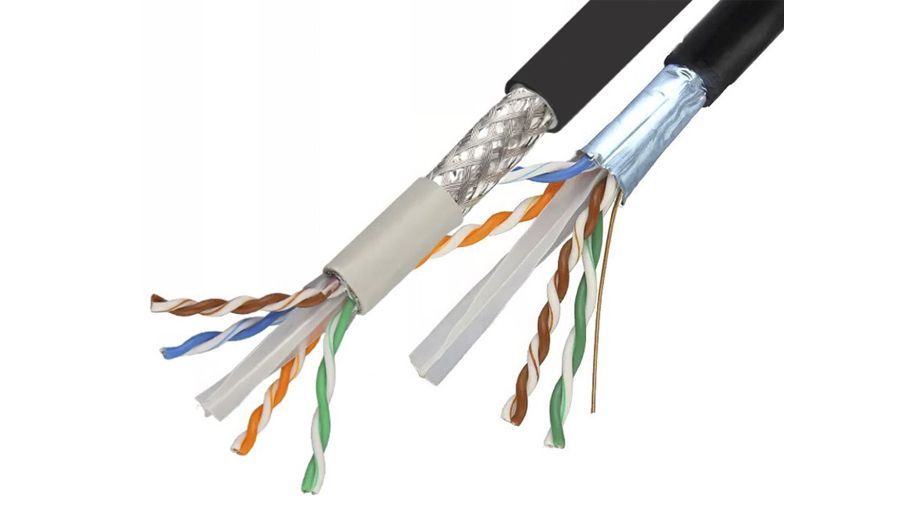

Основные характеристики кабеля S/FTP

Технические характеристики зависят от конкретной категории кабеля. Наиболее важные параметры при выборе:

При выборе конкретного кабеля необходимо ориентироваться на его паспорт и технические характеристики. Категория кабеля определяет его электрические характеристики и возможности применения в соответствующей структурированной кабельной системе.

Кабель S/FTP Cat 6 и Cat 6A

S/FTP Cat 6 и S/FTP Cat 6A используются для построения высокоскоростных сетей передачи данных.

Cat 6 подходит для широкого спектра локальных сетей и способен обеспечивать передачу данных на скоростях до 1 Гбит/с в стандартных сценариях применения. Cat 6A рассчитан на более высокие требования и применяется, в частности, для сетей 10 Gigabit Ethernet на соответствующих длинах и при соблюдении требований системы.

Поэтому при проектировании сети недостаточно выбрать только тип экранирования S/FTP — необходимо учитывать и категорию кабеля.

S/FTP Cat 7

Кабель S/FTP Cat 7 относится к высокочастотным экранированным кабелям и применяется в системах, где требуется высокая устойчивость к электромагнитным помехам и высокие характеристики передачи данных.

Для Cat 7 характерно индивидуальное экранирование пар и общий экран. Такие кабели используются в корпоративных сетях, дата-центрах, промышленной автоматизации и других системах с повышенными требованиями к качеству передачи данных. Например, производители предлагают Cat 7 S/FTP для сетей с пропускной способностью до 10 Гбит/с и полосой частот до 600 МГц.

Чем S/FTP отличается от UTP и FTP

Основное отличие заключается в наличии и конструкции экрана.

Таким образом, S/FTP обеспечивает более комплексное экранирование: индивидуальная фольга защищает отдельные пары, а общая оплетка экранирует весь кабель.

Где применяется кабель S/FTP

Экран S/FTP особенно полезен там, где рядом с информационными линиями находятся источники электромагнитных помех.

Кабель используется для:

• локальных вычислительных сетей;
• серверных помещений и дата-центров;
• структурированных кабельных систем;
• промышленных сетей передачи данных;
• систем автоматизации и диспетчеризации;
• сетевого оборудования;
• видеонаблюдения и других IP-систем;
• телекоммуникационной инфраструктуры;
• объектов с высокой плотностью информационных кабелей.

В промышленной среде применение экранированного кабеля особенно актуально при наличии электродвигателей, частотных преобразователей, силовых линий и другого оборудования, создающего электромагнитные помехи.

Преимущества кабеля S/FTP

• Высокая защита от электромагнитных помех. Общий экран и индивидуальное экранирование пар снижают влияние внешних источников помех.
• Снижение перекрестных помех. Фольга вокруг каждой пары уменьшает взаимное влияние пар.
• Подходит для высокоскоростных сетей. S/FTP используется в кабелях различных высоких категорий.
• Защита информационного сигнала. Экранирование помогает поддерживать стабильные характеристики передачи в сложной электромагнитной обстановке.
• Широкая область применения. Кабель подходит для офисных, промышленных и специализированных сетевых систем.

Недостатки S/FTP

У усиленного экранирования есть и обратная сторона.

• Более высокая стоимость по сравнению с неэкранированными кабелями аналогичной категории.
• Больший наружный диаметр и масса у некоторых исполнений.
• Более сложный монтаж. Необходимо правильно подключить экран и использовать совместимые экранированные компоненты.
• Повышенные требования к заземлению. Чтобы экран работал как предусмотрено конструкцией системы, необходимо корректно выполнить его соединение с экранированными разъемами и оборудованием.

Поэтому покупать S/FTP только из принципа «чем больше экранирование, тем лучше» не всегда оправданно. Если электромагнитные помехи отсутствуют, для некоторых сетей будет достаточно U/UTP или другого, менее сложного исполнения.

Как правильно подключать S/FTP

Экранированный кабель раскрывает свои преимущества только при правильном монтаже всей системы.

Для S/FTP необходимо использовать совместимые экранированные разъемы, патч-панели и другое оборудование. Экран кабеля должен быть корректно соединен с металлическими элементами сетевой системы.

Если экран не подключен или выполнен неправильно, преимущества экранированной конструкции могут быть существенно снижены. Поэтому при проектировании необходимо учитывать не только кабель, но и всю цепочку соединений.

Как выбрать кабель S/FTP

Перед покупкой необходимо определить несколько основных параметров:

1. Категорию кабеля. Она должна соответствовать требуемой скорости передачи и характеристикам сети.
2. Тип оболочки. Для помещений с особыми требованиями к пожарной безопасности могут применяться кабели с LSZH/LSOH-оболочкой.
3. Длину линии. Ограничения зависят от категории и стандарта используемой сети.
4. Условия прокладки. Необходимо учитывать температуру, влажность, механические нагрузки и способ монтажа.
5. Тип оборудования. Разъемы и коммутационные элементы должны соответствовать конструкции экрана.
6. Необходимость экранирования. Если кабель прокладывается рядом с мощными источниками электромагнитных помех, S/FTP может быть предпочтительным вариантом.

Выводы

При выборе S/FTP важно учитывать не только тип экранирования, но и категорию кабеля, материал жил, тип оболочки, условия прокладки и требования к скорости передачи данных.

Специалисты РЭМКабель помогут подобрать сетевой кабель S/FTP под параметры конкретной локальной сети, промышленной системы или другого объекта.
