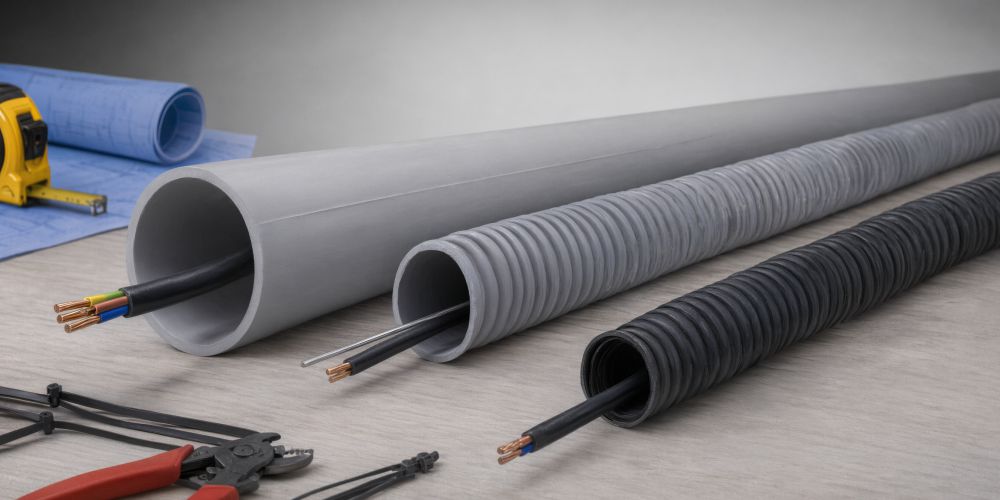

Прокладка кабеля в трубе: какую трубу выбрать для кабеля и как выполнить монтаж
Прокладка кабеля в трубе — один из способов дополнительной защиты кабельной линии от механических повреждений, воздействия окружающей среды и других внешних факторов. В зависимости от условий эксплуатации для защиты кабеля применяют металлические трубы, металлорукав, гофрированные и жесткие трубы из ПВХ, ПНД-трубы, а также двустенные гофрированные трубы.
Выбор защитной трубы зависит от того, где проходит кабель: внутри здания, по фасаду, в грунте, в бетонной конструкции или на промышленном объекте. Также необходимо учитывать тип кабеля, механические нагрузки, температуру, влажность, требования пожарной безопасности и особенности монтажа.
В этой статье разберем, какие трубы используют для прокладки кабеля, чем отличаются металлические и пластиковые трубы, когда нужна гофра, в каких случаях применяется металлорукав и какую трубу выбрать для прокладки кабеля в земле, внутри здания или на улице.
Зачем нужна прокладка кабеля в трубе
Оболочка кабеля обеспечивает защиту токопроводящих жил, однако в некоторых условиях этого недостаточно. Защитная труба создает дополнительный барьер между кабелем и окружающей средой.
Прокладка кабеля в трубе позволяет:
- защитить кабель от механических повреждений;
- снизить воздействие влаги и загрязнений при использовании подходящей системы труб;
- защитить кабель от внешних нагрузок при прокладке в грунте;
- обеспечить дополнительную защиту при проходе через стены, перекрытия и другие конструкции;
- упорядочить и защитить кабельную трассу;
- в отдельных случаях упростить замену или повторную протяжку кабеля;
- снизить риск повреждения кабеля грызунами и другими внешними воздействиями.
Труба не заменяет требования к самому кабелю. Например, при наружной или подземной прокладке необходимо использовать кабель, конструкция которого соответствует условиям эксплуатации.

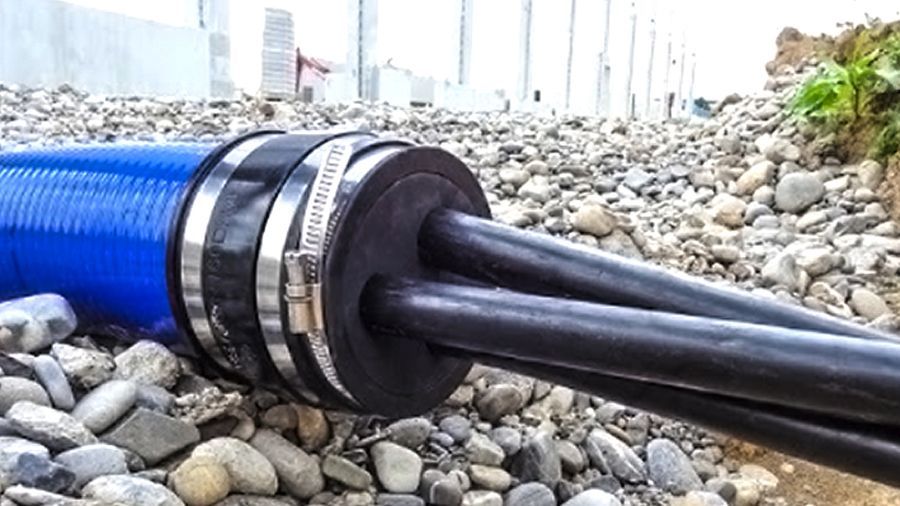

Какие трубы используют для прокладки кабеля
Для защиты кабельных линий применяют несколько основных типов труб и защитных изделий:
- металлические трубы;
- металлорукав;
- гофрированные трубы ПВХ;
- жесткие трубы ПВХ;
- ПНД-трубы;
- двустенные гофрированные трубы.
Эти изделия отличаются конструкцией, жесткостью, механической прочностью, гибкостью и областью применения.
|
Тип защитного изделия |
Основное применение |
Преимущества |
Что учитывать |
| Металлическая труба | Промышленные объекты, участки с высокими механическими и термическими нагрузками | Высокая механическая и термическая прочность | Вес, коррозия, особенности соединения и заземления |
| Металлорукав | Сложные трассы, подключение оборудования, вибрационные участки | Гибкость, удобство монтажа | Характеристики зависят от конкретного исполнения |
| Гофрированная труба ПВХ | Внутри зданий, открытая и скрытая прокладка | Гибкость, небольшой вес, простой монтаж | Не предназначена для значительных механических нагрузок, если это не предусмотрено конкретным исполнением |
| Жесткая труба ПВХ | Открытая и скрытая прокладка | Жесткость, аккуратная трасса, дополнительная механическая защита | Требует соединительных и фасонных элементов |
| ПНД-труба | Наружные и подземные сети | Влагостойкость, гибкость, устойчивость к воздействию окружающей среды | Необходимо выбирать трубу, предназначенную для конкретных условий прокладки |
| Двустенная гофрированная труба | Прокладка кабеля в грунте и на участках с повышенными механическими нагрузками | Высокая кольцевая жесткость, гладкая внутренняя поверхность | Необходимо учитывать класс прочности и условия монтажа |
Выбор типа трубы определяется не только материалом, но и конкретными условиями прокладки. СП 76.13330.2016 предусматривает применение металлических и неметаллических труб в соответствии с требованиями нормативных документов. Стальные трубы применяют, в частности, когда механическая или термическая прочность пластмассовых труб недостаточна либо этого требуют условия взрывопожаробезопасности.
Прокладка кабеля в металлической трубе
Металлическая труба для кабеля применяется там, где требуется повышенная механическая и термическая защита кабельной линии.
Металлические трубы могут использоваться на промышленных объектах, в технических помещениях и на других участках, где пластиковая труба может оказаться недостаточно прочной.
Основные преимущества металлических труб:
- высокая механическая прочность;
- устойчивость к ударным нагрузкам;
- высокая термическая стойкость;
- дополнительная защита кабеля от механических повреждений;
- возможность применения в условиях повышенных требований к взрывопожаробезопасности при соблюдении соответствующих нормативных требований.
При монтаже металлических труб важно контролировать состояние внутренней поверхности. Острые кромки, заусенцы и другие дефекты могут повредить оболочку кабеля во время протяжки.
Также необходимо учитывать защиту металлических элементов от коррозии и требования к заземлению, если они применимы к конкретной системе электропроводки.
Металлическая труба или металлорукав: в чем разница
Металлическая труба и металлорукав выполняют схожую защитную функцию, но отличаются конструкцией и областью применения.
Металлическая труба представляет собой жесткую конструкцию. Ее используют для стационарной прокладки там, где требуется высокая механическая защита.
Металлорукав — гибкое защитное изделие из металлической ленты или других металлических элементов. Благодаря гибкости его можно прокладывать по трассам со сложной геометрией и использовать для подключения оборудования.
Металлорукав бывает разных типов. Он может иметь различную конструкцию, степень герметичности, защитное покрытие и тип соединительных элементов. Поэтому при выборе необходимо ориентироваться на характеристики конкретного изделия.
Прокладка кабеля в металлорукаве
Металлорукав для кабеля применяют там, где одновременно требуется механическая защита и гибкость трассы.
Он удобен для:
- подключения стационарного оборудования;
- защиты кабеля на участках с вибрацией;
- прокладки кабеля по сложной траектории;
- защиты кабеля при вводе в оборудование и электрические шкафы;
- организации гибких участков кабельной трассы.
Для подключения металлорукава используются специальные вводы, муфты и другие фитинги. Их тип необходимо подбирать в соответствии с конструкцией конкретного металлорукава и оборудования.
Не следует рассматривать металлорукав как универсальную замену металлической трубе. Если на участке требуется высокая жесткость и значительная механическая защита, предпочтение может быть отдано жесткой металлической трубе.
Гофрированная труба ПВХ для кабеля
Гофрированная труба ПВХ, которую часто называют просто «гофрой ПВХ», является одним из наиболее распространенных решений для защиты кабеля внутри зданий.
Гофрированная труба представляет собой гибкую конструкцию с гофрированной наружной поверхностью. Такая форма позволяет изгибать трубу и прокладывать ее по трассам со сложной геометрией.
Гофру ПВХ применяют для:
- скрытой прокладки в стенах и потолках;
- открытой прокладки;
- прокладки кабеля внутри строительных конструкций;
- защиты силовых и слаботочных кабелей;
- организации кабельных трасс со множеством поворотов.
Основные преимущества гофрированной трубы ПВХ:
- гибкость;
- небольшой вес;
- простой монтаж;
- удобная прокладка на сложных трассах;
- возможность использования трубы с протяжкой для облегчения монтажа.
При этом необходимо учитывать, что не всякая гофра предназначена для одинаковых условий эксплуатации. При выборе следует обращать внимание на прочность, температурный диапазон, устойчивость к внешним воздействиям и другие характеристики конкретного изделия.
Жесткая труба ПВХ для кабеля
Жесткая ПВХ-труба отличается от гофрированной трубы отсутствием гибкой гофрированной конструкции. Она сохраняет форму и позволяет создавать ровную и аккуратную кабельную трассу.
Жесткие ПВХ-трубы применяют:
- для открытой прокладки по стенам и потолкам;
- в технических помещениях;
- для защиты кабелей от механических воздействий;
- в электротехнических системах внутри зданий;
- на участках, где требуется ровная и жесткая трасса.
Для монтажа жесткой трубы используются соединительные муфты, углы, тройники и другие элементы соответствующей системы.
Главное преимущество жесткой ПВХ-трубы — стабильная форма и аккуратный внешний вид трассы. Недостаток по сравнению с гофрой — меньшая гибкость и необходимость использовать больше соединительных элементов при сложной конфигурации.
ПНД-труба для прокладки кабеля
ПНД-трубы широко применяются для наружной и подземной прокладки кабельных линий.
Полиэтилен отличается устойчивостью к воздействию влаги и ряда внешних факторов, а гибкость трубы позволяет выполнять трассы с изменением направления.
ПНД-трубы используют для:
- прокладки кабеля в земле;
- наружных кабельных сетей;
- ввода кабеля на территорию объекта;
- защиты кабеля в условиях повышенной влажности;
- прокладки силовых кабелей;
- прокладки кабелей связи и других слаботочных линий.
При этом важно выбирать именно кабельную ПНД-трубу, характеристики которой соответствуют предполагаемому способу прокладки.
Не каждая полиэтиленовая труба подходит для прокладки электрического кабеля. При подземном монтаже необходимо учитывать глубину заложения, нагрузки на поверхность, свойства грунта и характеристики трубы.
Двустенная гофрированная труба для кабеля
Двустенная гофрированная труба имеет двухслойную конструкцию. Наружный гофрированный слой обеспечивает механическую прочность, а внутренний гладкий слой облегчает протяжку кабеля.
Такое сочетание позволяет получить относительно легкую трубу с хорошей механической защитой и удобной внутренней поверхностью.
Двустенные трубы применяют преимущественно для:
- прокладки кабеля в грунте;
- наружных кабельных сетей;
- защиты силовых кабелей;
- прокладки кабелей связи;
- оптических линий;
- участков, где требуется дополнительная механическая защита кабеля.
При выборе двустенной трубы необходимо учитывать ее диаметр, класс прочности, условия прокладки и допустимые механические нагрузки.
Какую трубу выбрать для прокладки кабеля в земле
Для прокладки кабеля в земле чаще всего рассматривают кабельные ПНД-трубы и двустенные гофрированные трубы соответствующего исполнения.
При выборе необходимо учитывать:
- глубину заложения;
- тип грунта;
- нагрузку на поверхность земли;
- наличие автомобильного или другого транспорта;
- диаметр и количество кабелей;
- способ прокладки;
- требования проектной документации.
Если на трубу воздействуют значительные механические нагрузки, необходимо выбирать изделие соответствующего класса прочности. Поэтому нельзя определять пригодность трубы только по материалу — например, по принципу «это ПНД, значит подходит для земли».
Какую трубу выбрать для кабеля на улице
При наружной прокладке кабеля необходимо учитывать воздействие солнечного излучения, температуры, осадков, механических нагрузок и других факторов окружающей среды.
Для прокладки кабеля по фасаду могут применяться жесткие или гофрированные электротехнические трубы, если конкретное изделие предназначено для наружной эксплуатации.
Для подземной прокладки обычно применяют кабельные ПНД или двустенные гофрированные трубы соответствующего исполнения.
Если кабель проходит в месте, где возможны механические повреждения, необходимо выбирать защитную систему с учетом предполагаемой нагрузки.
Какую трубу выбрать для кабеля в доме
Внутри жилых и административных зданий чаще всего применяют:
- гофрированные трубы ПВХ;
- жесткие ПВХ-трубы;
- другие электротехнические неметаллические трубы;
- металлические трубы — если этого требуют условия эксплуатации или проект.
Выбор между гофрированной и жесткой трубой зависит главным образом от конфигурации трассы.
🔀Если на трассе много поворотов — удобнее гофрированная труба. 🔀Если требуется ровная и аккуратная открытая прокладка — удобнее жесткая ПВХ-труба. 🔀Если необходима повышенная механическая или термическая защита — рассматривается металлическая труба. 🔀Если требуется гибкий металлический защитный участок — может применяться металлорукав.
Как подобрать диаметр трубы для кабеля
Диаметр трубы должен позволять свободно протянуть кабель без повреждения его оболочки и изоляции.
При выборе необходимо учитывать:
- наружный диаметр кабеля;
- количество кабелей;
- длину участка;
- количество поворотов;
- возможность протяжки;
- способ монтажа;
- требования проектной документации.
Не стоит подбирать трубу строго по наружному диаметру кабеля. Например, если диаметр кабеля составляет 20 мм, труба с внутренним диаметром ровно 20 мм не обеспечит нормального запаса для протяжки.
Особенно важно правильно подобрать диаметр при длинной трассе и наличии нескольких изгибов.
Как протянуть кабель в трубу
Способ протяжки зависит от типа трубы, ее длины, диаметра и конфигурации трассы.
Основные этапы монтажа:
- Определить трассу и измерить ее длину.
- Подобрать трубу подходящего диаметра и исполнения.
- Подготовить соединительные и крепежные элементы.
- Проверить внутреннюю поверхность трубы на наличие загрязнений, заусенцев и других препятствий.
- Проложить и закрепить трубу.
- Протянуть кабель с помощью протяжки или другого подходящего приспособления.
- Не допускать чрезмерного натяжения кабеля.
- Выполнить подключение и маркировку кабеля.
Для длинных трасс и участков с большим количеством поворотов необходимо заранее предусматривать возможность удобной протяжки кабеля.
Основные ошибки при прокладке кабеля в трубе
1️⃣Слишком маленький диаметр трубы Кабель будет сложно протянуть, особенно на длинных участках и при наличии нескольких изгибов. При чрезмерном усилии существует риск повреждения оболочки.
2️⃣Неправильно выбранный тип трубы Например, легкая электротехническая гофра не является заменой трубе, предназначенной для подземной прокладки и рассчитанной на соответствующие нагрузки.
3️⃣Слишком много изгибов Чем сложнее трасса, тем выше сопротивление при протяжке. На длинных участках необходимо учитывать конфигурацию трассы и возможность обслуживания кабеля.
4️⃣Острые края и заусенцы Особенно это актуально для металлических труб. Острые края могут повредить оболочку кабеля при протяжке.
5️⃣Слишком сильное натяжение При протяжке необходимо соблюдать допустимые усилия для конкретного кабеля. Чрезмерное натяжение может привести к повреждению конструкции кабеля.
6️⃣Игнорирование температуры монтажа Для полимерных труб необходимо учитывать температурные ограничения конкретного материала и изделия. Особенно это важно при монтаже на открытом воздухе в холодное время года.
Что выбрать: гофру, ПВХ-трубу, ПНД, металлорукав или металлическую трубу
Для быстрого выбора можно использовать следующую схему:
|
Условия прокладки |
Предпочтительный вариант |
| Внутри квартиры, дома или офиса, сложная трасса | Гофрированная труба ПВХ |
| Открытая ровная прокладка внутри здания | Жесткая труба ПВХ |
| Прокладка кабеля в земле | ПНД или двустенная гофрированная труба соответствующего исполнения |
| Наружная прокладка | Труба, предназначенная для наружной эксплуатации, в зависимости от условий |
| Повышенные механические и термические нагрузки | Металлическая труба или другое соответствующее защитное решение |
| Гибкий участок возле оборудования | Металлорукав соответствующего исполнения |
| Сложная трасса с необходимостью гибкого металлического защитного решения | Металлорукав |
Эта таблица подходит для предварительного выбора. Окончательное решение необходимо принимать с учетом характеристик кабеля, условий эксплуатации и требований проектной документации.
Выводы
Правильный выбор защитной трубы начинается не с ее диаметра, а с определения условий прокладки и типа кабеля.
Для прокладки внутри здания чаще подходят гофрированные и жесткие ПВХ-трубы. Для наружных и подземных сетей применяются кабельные ПНД и двустенные гофрированные трубы. Если требуется повышенная механическая или термическая защита, рассматриваются металлические трубы. Для гибких участков и подключения оборудования может использоваться металлорукав.
В РЭМКабель® можно подобрать трубы и защитные решения для прокладки силовых и слаботочных кабелей, а также необходимую кабельную продукцию и комплектующие.
Если вы не уверены, какая труба нужна для вашего кабеля, сообщите специалисту тип кабеля, его наружный диаметр, место прокладки и длину трассы. Это позволит подобрать подходящий типоразмер трубы и необходимые комплектующие.
Труба должна соответствовать не только диаметру кабеля, но и условиям его прокладки.
