Прокладка кабеля: способы, правила и выбор подходящего способа монтажа

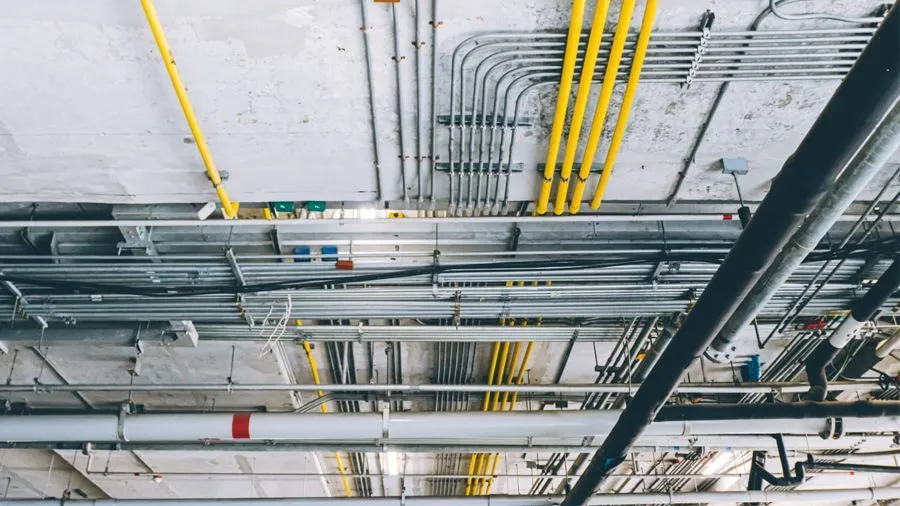

Прокладка кабеля — один из ключевых этапов устройства электроснабжения, локальных сетей, систем связи, видеонаблюдения и автоматизации. От правильного выбора способа монтажа зависит не только удобство установки, но и безопасность, срок службы кабельной линии и возможность ее дальнейшего обслуживания.
Кабели прокладывают открытым или скрытым способом, в трубах, гофре, кабельных лотках и коробах, по конструкциям зданий, а при соответствующем исполнении — в земле. Для каждой ситуации необходимо учитывать назначение кабеля, его конструкцию, условия окружающей среды, механические нагрузки и требования пожарной безопасности.
Основные способы прокладки кабеля
На практике применяют несколько основных вариантов монтажа:
- открытая прокладка по строительным конструкциям;
- скрытая прокладка внутри стен, пола и других конструкций;
- прокладка в электротехнических трубах;
- прокладка в гофрированных трубах и металлорукаве;
- прокладка в кабельных коробах и плинтусах;
- прокладка в кабельных лотках;
- прокладка по эстакадам и кабельным конструкциям;
- подземная прокладка в грунте или защитных трубах.
Конкретный способ выбирают с учетом типа кабеля и условий его эксплуатации. Нельзя автоматически считать, что любой кабель можно проложить в любом месте: например, обычный незащищенный кабель без брони требует дополнительной защиты при наличии риска механического повреждения.
Открытая прокладка кабеля
Открытая прокладка предполагает монтаж кабеля непосредственно по поверхности стен, потолков, строительных конструкций или специальных кабельных конструкций.
Кабель фиксируют с помощью скоб, клипс, хомутов, крепежных элементов или других подходящих изделий. На промышленных и коммерческих объектах часто используются лотки и другие системы прокладки.
Основные преимущества открытого монтажа:
- быстрый монтаж;
- доступность кабельной линии для осмотра и ремонта;
- возможность относительно легко изменить трассу;
- отсутствие необходимости штробить стены.
Недостаток — кабель остается доступным для механических воздействий и может ухудшать внешний вид помещения. Поэтому в местах, где требуется дополнительная защита, используют трубы, гофру, короба или другие защитные конструкции.
Скрытая прокладка кабеля
При скрытой прокладке кабель размещают внутри стен, пола, потолка, перегородок или других строительных конструкций.
Такой способ позволяет скрыть инженерные коммуникации и сохранить внешний вид помещения. Однако ремонт и модернизация скрытой кабельной линии обычно сложнее, чем обслуживание открытой трассы.
Перед монтажом необходимо заранее определить трассу, места соединений и расположение распределительных устройств. Кабельные соединения и ответвления должны выполняться в предназначенных для этого местах, обеспечивающих доступ для обслуживания.
Прокладка кабеля в трубе
Прокладка кабеля в трубе применяется, когда необходимо защитить кабель от механических повреждений, воздействия окружающей среды или обеспечить организованную трассу.
В зависимости от условий могут использоваться:
- металлические трубы;
- жесткие трубы из ПВХ;
- трубы из ПНД;
- двустенные гофрированные трубы;
- другие электротехнические трубы, предназначенные для соответствующего способа прокладки.
Выбор трубы зависит от места монтажа. Для участков с высокой вероятностью механического воздействия может потребоваться металлическая защита. Для многих внутренних и наружных трасс применяют полимерные трубы.
При подборе диаметра необходимо учитывать наружный диаметр кабеля, количество кабелей в трубе, возможность их протяжки и требования к монтажу. Слишком плотное заполнение затрудняет установку и последующую замену кабеля.
Прокладка кабеля в гофре
Гофрированная труба используется для организации и дополнительной защиты кабельной трассы. Она может изготавливаться из ПВХ, ПНД, полиамида и других материалов в зависимости от назначения.
Гофра удобна на участках со сложной геометрией, поскольку за счет гибкости позволяет прокладывать трассу с поворотами без большого количества соединительных элементов.
При этом необходимо отличать обычную легкую гофру для внутренних работ от изделий, рассчитанных на повышенные механические и эксплуатационные нагрузки. Выбор должен соответствовать условиям конкретного объекта.
Прокладка кабеля в металлорукаве
Металлорукав представляет собой гибкую металлическую защитную оболочку, предназначенную для защиты кабеля и проводов от механических воздействий и других внешних факторов.
Он отличается от жесткой металлической трубы прежде всего гибкостью. Металлорукав удобен при подключении оборудования, на участках с большим количеством поворотов и там, где жесткая труба усложняет монтаж.
В зависимости от конструкции металлорукав может иметь дополнительное полимерное покрытие или герметичное исполнение. Поэтому при выборе необходимо учитывать степень защиты, условия эксплуатации и требования к конкретной трассе.
Прокладка кабеля в кабельном коробе
Кабельные короба применяются преимущественно при открытом монтаже внутри помещений. Кабель размещается внутри пластикового или металлического короба, который защищает трассу и одновременно скрывает ее визуально.
Такой вариант особенно удобен для офисов, магазинов, производственных и технических помещений, где необходимо проложить дополнительные линии без разрушения стен.
Преимущества:
- быстрый монтаж;
- защита кабеля от части механических воздействий;
- аккуратный внешний вид;
- относительно простой доступ к кабельной линии.
Прокладка кабеля в лотке
Кабельные лотки используют, когда необходимо проложить большое количество силовых или слаботочных линий по одной организованной трассе.
Лотки широко применяются на производственных, коммерческих и инфраструктурных объектах. Они позволяют сформировать кабельные трассы с большим количеством линий и обеспечивают удобный доступ для обслуживания.
При проектировании необходимо учитывать допустимую загрузку лотка, массу кабелей, условия охлаждения и требования к разделению различных групп кабельных линий.
Прокладка силовых и слаботочных кабелей
Силовые и слаботочные кабели имеют разное назначение и могут предъявлять разные требования к условиям совместной прокладки.
Силовые кабели используются для передачи электрической энергии, а слаботочные — для передачи информационных сигналов, данных, управления и других низкоэнергетических сигналов.
Совместная прокладка не всегда является оптимальным решением. Силовые линии могут создавать электромагнитные помехи, которые способны влиять на чувствительные информационные цепи.
Поэтому при проектировании кабельных трасс необходимо учитывать требования к электромагнитной совместимости. Для информационных линий могут использоваться экранированные кабели, а силовые и слаботочные трассы при необходимости разделяют перегородками, прокладывают в разных лотках или выдерживают требуемое расстояние между ними.
Прокладка электрического кабеля в земле
Подземная прокладка применяется для устройства наружных кабельных линий между зданиями, сооружениями и другими объектами.
При прокладке в грунте необходимо учитывать механические нагрузки, глубину заложения, состав грунта, наличие грунтовых вод, возможность проведения земляных работ и вероятность повреждения кабеля.
Обычный кабель без брони нельзя рассматривать как универсальный вариант для непосредственной прокладки в земле. Если конструкция кабеля не обеспечивает необходимой механической защиты, применяют защитные трубы или выбирают кабель, конструкция которого соответствует условиям подземной прокладки.
Для конкретного объекта способ прокладки и необходимая защита должны определяться проектной документацией и применимыми нормативными требованиями.
Как выбрать способ прокладки кабеля
Перед монтажом необходимо определить несколько основных параметров:
- Назначение кабеля. Силовая линия, освещение, интернет, видеонаблюдение, сигнализация, автоматизация и т. д.
- Место прокладки. Помещение, улица, грунт, производственная зона или другое место.
- Механические нагрузки. Возможность ударов, сдавливания, растяжения или повреждения кабеля.
- Воздействие окружающей среды. Влажность, температура, ультрафиолет, химические вещества.
- Количество кабелей. При групповой прокладке необходимо учитывать тепловую нагрузку и пожарные характеристики.
- Требования к пожарной безопасности. Особенно важны для кабельных линий внутри зданий.
- Необходимость обслуживания. Если кабель может потребоваться заменить или добавить новые линии, лучше предусмотреть доступную трассу.
Одиночная и групповая прокладка кабелей
При выборе кабеля необходимо учитывать не только способ его физического монтажа, но и количество кабелей на одной трассе.
Согласно ГОСТ 31565-2012, одиночной считается прокладка, при которой расстояние по воздуху между кабелями и ближайшим кабелем превышает 300 мм. При расстоянии не более 300 мм прокладка рассматривается как групповая.
Это важно при выборе кабельной продукции с определенными пожарными характеристиками. Например, кабели с индексом нг(А) предназначены для обеспечения требований к нераспространению горения при групповой прокладке в соответствии с установленными испытаниями и классами пожарной опасности.
Именно поэтому нельзя выбирать кабель только по сечению и номинальному напряжению. Для зданий необходимо учитывать и способ его прокладки.
Требования пожарной безопасности при прокладке кабеля
Для кабельных изделий, применяемых в зданиях и сооружениях, требования пожарной безопасности устанавливает ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности». Стандарт устанавливает классификацию кабельной продукции, показатели пожарной опасности и преимущественные области применения. На текущий момент стандарт имеет статус «Действует»; Росстандарт также зарегистрировал поправку, введенную в действие в сентябре 2025 года.
При выборе кабеля необходимо учитывать:
- одиночную или групповую прокладку;
- требования к нераспространению горения;
- необходимость пониженного дымо- и газовыделения;
- требования к токсичности продуктов горения;
- необходимость сохранения работоспособности линии при пожаре.
Например, индекс LS связан с требованиями к дымообразованию, а HF — с более жесткими требованиями к дымообразованию и отсутствию коррозионно-активных газообразных продуктов горения. Конкретный класс пожарной опасности необходимо проверять по документации на конкретный кабель.
Можно ли прокладывать силовой и слаботочный кабель вместе?
Совместная прокладка силовых и слаботочных кабелей требует осторожности. Главная проблема — возможное электромагнитное влияние силовых цепей на информационные линии.
На практике применяют несколько решений:
- раздельные кабельные лотки;
- разделение лотка перегородкой;
- раздельные трубы;
- необходимое расстояние между трассами;
- экранированные кабели для чувствительных систем.
Конкретное решение зависит от типа оборудования, параметров силовых линий и требований к системе передачи данных. Особенно это важно для промышленных объектов, где рядом с информационными линиями могут проходить кабели электродвигателей, преобразователей частоты и другого мощного оборудования.
Какой способ прокладки кабеля выбрать?
|
Способ прокладки |
Когда подходит |
Основное преимущество |
| Открытая | Помещения, технические зоны, производственные объекты | Простой монтаж и обслуживание |
| Скрытая | Жилые и общественные помещения | Кабель скрыт в строительных конструкциях |
| В трубе | Участки, где нужна дополнительная защита | Защита кабеля и организованная трасса |
| В гофре | Внутренние трассы, сложные участки | Гибкость и удобство монтажа |
| В металлорукаве | Участки с вибрацией, поворотами и повышенными требованиями к защите | Гибкая металлическая защита |
| В коробе | Офисы, коммерческие и технические помещения | Быстрый монтаж и доступность |
| В лотке | Большое количество кабелей | Организация общей кабельной трассы |
| В земле | Наружные линии | Скрытая прокладка между объектами |
Какие ошибки часто допускают при прокладке кабеля?
- Выбирают кабель только по мощности. Не учитывают способ прокладки, температуру и количество одновременно работающих кабелей.
- Используют неподходящий кабель для улицы или грунта. Конструкция кабеля должна соответствовать условиям эксплуатации.
- Не учитывают групповую прокладку. Это особенно важно для требований пожарной безопасности.
- Прокладывают силовые и информационные линии без учета электромагнитных помех.
- Слишком плотно заполняют трубу. Это затрудняет протяжку и замену кабеля.
- Не предусматривают возможность обслуживания. Скрытая или труднодоступная трасса может существенно усложнить ремонт.
- Не используют дополнительную механическую защиту там, где она необходима.
Нормативные документы
При проектировании и монтаже кабельных линий необходимо руководствоваться нормативными документами, применимыми к конкретному объекту и типу электроустановки.
В частности, при выборе кабельной продукции с учетом пожарных требований применяется ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности». Он распространяется на кабельные изделия, предназначенные для прокладки в зданиях и сооружениях, и устанавливает их классификацию, требования пожарной безопасности и преимущественные области применения.
Также при проектировании электрических сетей необходимо учитывать требования ПУЭ (Правила устройства электроустановок), а для конкретных типов кабелей — соответствующие ГОСТ, ТУ и техническую документацию производителя.
Итоги
Универсального способа прокладки, подходящего для любого кабеля и объекта, не существует. Прокладка кабеля в трубе, гофре, металлорукаве, коробе или лотке выбирается исходя из условий эксплуатации и требований к кабельной линии.
Для правильного решения необходимо учитывать не только сечение и количество жил, но и тип кабеля, пожарные характеристики, механические нагрузки, температуру, влажность, способ монтажа и возможность последующего обслуживания.
Для силовых и слаботочных систем дополнительно необходимо учитывать электромагнитную совместимость и возможность влияния силовых линий на информационные кабели.
В РЭМКабель можно подобрать силовые и слаботочные кабели, трубы, гофрированные трубы, металлорукав и другие материалы для организации кабельных трасс.
Если вы знаете условия прокладки, количество кабелей и их назначение, специалисты помогут подобрать подходящую кабельную продукцию и необходимые материалы для монтажа.
