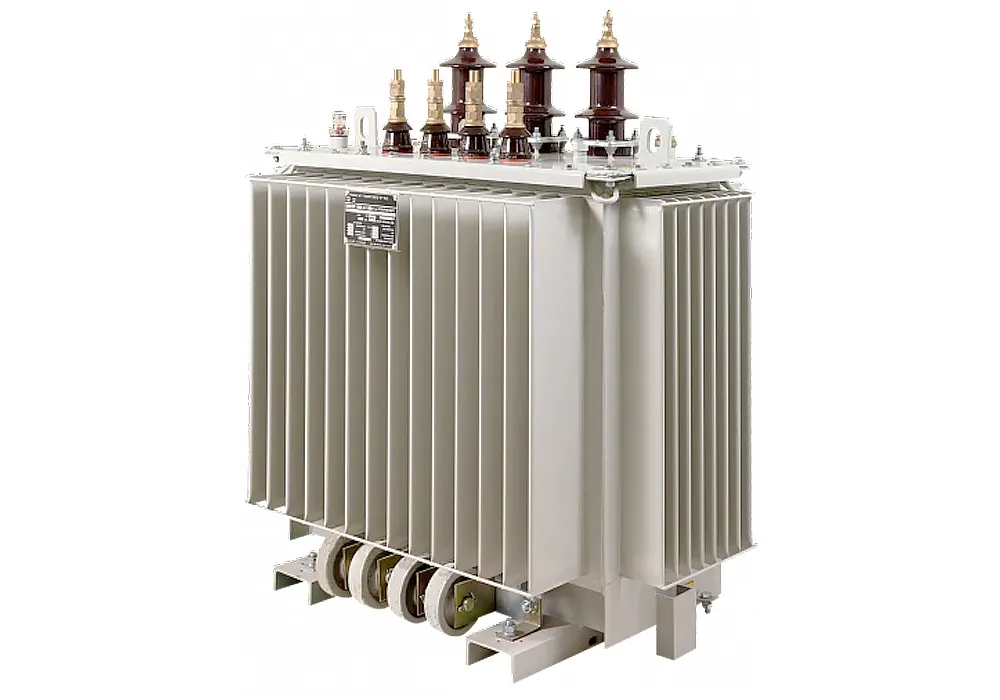

Трансформатор силовой ТМГ-СЭЩ-2500/10-12 6.00/0.40 Y/Yн-0 ИТЭ М

Назначение силового масляного трансформатора ТМГ-СЭЩ-2500/10-12 6.00/0.40 Y/Yн-0 ИТЭ М

Трансформатор предназначен для понижения высокого напряжения до рабочего уровня, используемого в распределительных и промышленных электросетях. Он применяется для питания энергетических объектов, промышленных предприятий и других крупных потребителей. Подходит для наружного или внутреннего размещения в условиях умеренного климата (от -45°С до +40°С) для исполнения У1 или холодного (от -60°С до +40°С) для исполнения УХЛ1. Модель ИТЭ М идеально подходит для работы в системах с высоким уровнем безопасности и надежности. Он гарантирует стабильную работу в условиях переменных нагрузок и перегрузок, обеспечивая долговечность и минимальные эксплуатационные расходы.

Схема соединения обмоток: Y/Yн-0 (звезда на ВН, звезда на НН, группа соединения 0).

Расшифровка обозначения трансформатора ТМГ-СЭЩ

• Т – трехфазный трансформатор;
• М – масляное охлаждение;
• Г – герметичное исполнение масляного бака;
• 2500 – номинальная мощность, кВА;
• 10 – напряжение высшего напряжения (ВН), кВ;
• 0,4 – напряжение низшего напряжения (НН), кВ;
• Y – схема соединения обмотки высшего напряжения (ВН);
• Yн – схема соединения обмотки низшего напряжения (НН);
• 0 – группа соединения обмоток;
• ИТЭ М – исполнение, характеризующееся улучшенными характеристиками защиты и устойчивости к внешним воздействиям.

Особенности конструкции и эксплуатации

Трансформатор ТМГ-СЭЩ-2500/10-12 6.00/0.40 Y/Yн-0 ИТЭ М имеет герметичную конструкцию с масляным охлаждением, что способствует эффективной теплоотдаче и снижению потребности в обслуживании. Обладает высокими показателями надежности, устойчивости к перегрузкам и коротким замыканиям, а также улучшенными характеристиками безопасности. Масляное охлаждение обеспечивает длительный срок службы и минимизацию расходных материалов. Благодаря герметичному исполнению бака, трансформатор гарантирует отсутствие утечек масла и значительно уменьшает риск воздействия внешних факторов на его работу.
