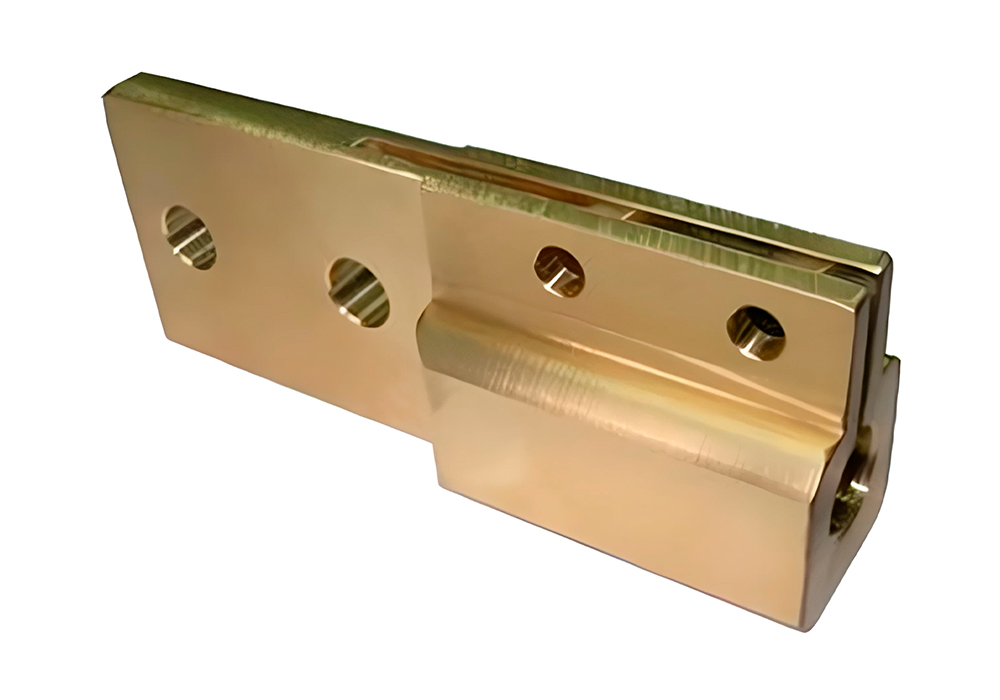

Зажим контактный М12 (исп. 2)

Назначение контактного зажима М12 (исп. 2)

Предназначен для обеспечения надежного электрического соединения между шпильками выводов силового трансформатора и шинами на стороне низкого напряжения (НН). Применяется при ремонте и обслуживании масляных силовых трансформаторов типов ТМ, ТМГ, ТМЗ и других, преимущественно на трансформаторах мощностью от 400 кВА. Может использоваться и на трансформаторах от 16 кВА в рамках технической рекомендации.

Расшифровка обозначения зажима М12 (исп. 2)

• М12 – диаметр резьбовой части зажима 12 мм;
• Исп. 2 – исполнение с комплектом метизов, два монтажных отверстия в плашке (лопатке).

Конструктивные особенности и преимущества

Зажим выполнен из прочной латуни марки ЛС-59, обладающей высокой электропроводностью и коррозионной стойкостью. Резьбовая часть обеспечивает надежное крепление к шпильке трансформатора, а плоская контактная часть соединяется с алюминиевой или медной токопроводящей шиной при помощи болтового зажима. Такое соединение гарантирует низкие переходные сопротивления и устойчивость к температурным перепадам. Изделие не рассчитано на значительные механические нагрузки, усилие прижима создается за счет затяжки болтов.
