Бронированный силовой кабель: характеристики и применение
Бронированный силовой кабель применяют там, где обычной защиты кабельной линии недостаточно. Его конструкция дополнена металлической броней, которая повышает устойчивость кабеля к механическим воздействиям при прокладке и эксплуатации.
Такие кабели востребованы на промышленных и инфраструктурных объектах, при подземной прокладке, а также в других местах, где существует риск повреждения кабельной линии.
Что такое бронированный силовой кабель

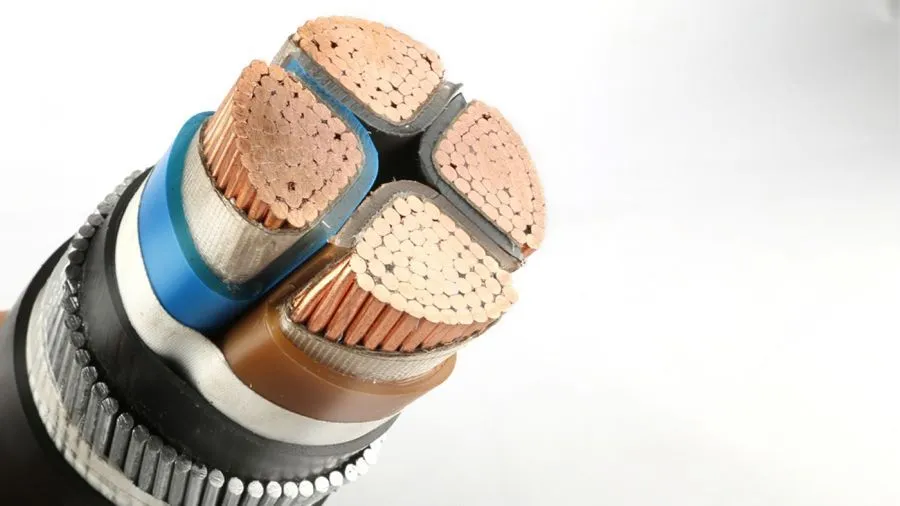

Бронированный силовой кабель — это кабель, в конструкции которого предусмотрен металлический защитный покров. В зависимости от марки броня может выполняться из стальных лент или проволок.

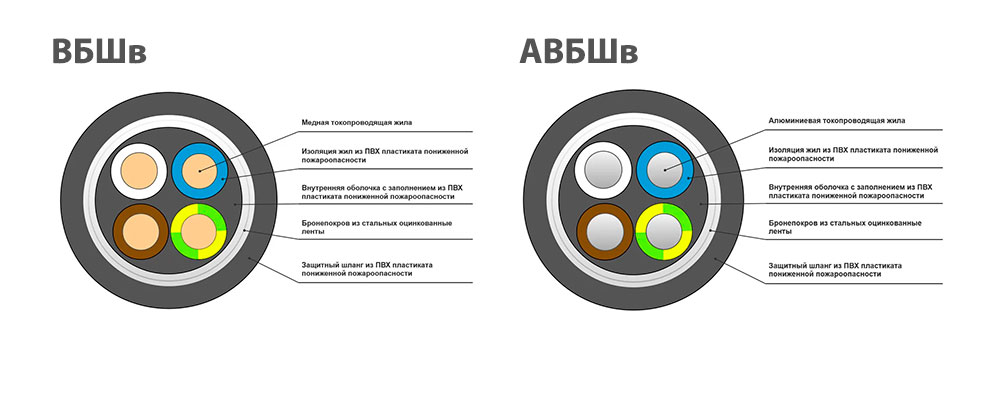

Например, в кабелях ВБШвнг(А)-LS и АВБШвнг(А)-LS используется броня из стальных оцинкованных лент. При этом ВБШв имеет медные токопроводящие жилы, а АВБШв — алюминиевые.
Броня защищает кабель прежде всего от механических воздействий. При этом она не заменяет изоляцию и наружную оболочку: каждый элемент конструкции выполняет свою функцию.
Где применяется бронированный кабель
Основная область применения — объекты, где кабель может подвергаться повышенным механическим нагрузкам.
Бронированные кабели используют:
- для прокладки непосредственно в грунте;
- на промышленных и производственных объектах;
- в кабельных сооружениях и технических помещениях;
- на энергетических и инфраструктурных объектах;
- для стационарного электроснабжения зданий и оборудования.
Возможность конкретного способа прокладки зависит от марки кабеля и ее технических характеристик. Например, отдельные исполнения ВБШвнг(А)-LS допускают прокладку в грунте без растягивающих нагрузок, в трубах и кабельных лотках.
Основные марки бронированного силового кабеля
При выборе кабеля в первую очередь обращают внимание на материал токопроводящих жил.
ВБШвнг(А)-LS — бронированный силовой кабель с медными жилами, пластмассовой изоляцией и стальной ленточной броней. Исполнение нг(А)-LS предусматривает нераспространение горения при групповой прокладке и пониженное дымо- и газовыделение.

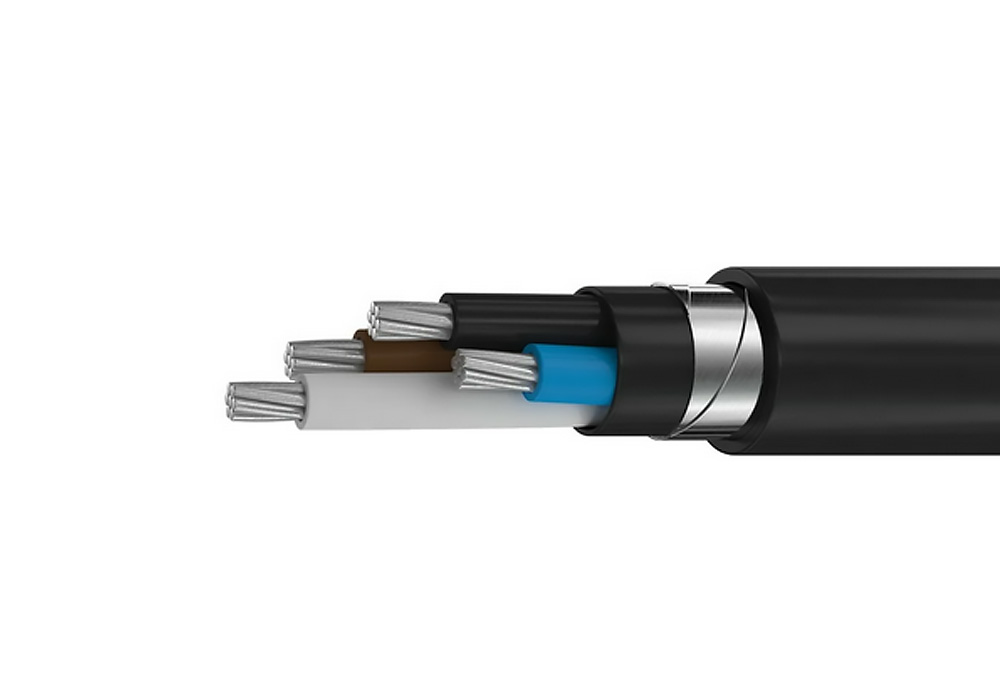

АВБШвнг(А)-LS имеет аналогичную основную конструкцию, но токопроводящие жилы выполнены из алюминия. За счет этого кабель может иметь меньшую массу и стоимость токопроводящей части по сравнению с медным исполнением.
Российский кабель и импортный аналог
При импортозамещении важно учитывать, что прямое соответствие определяется не только названием марки. Необходимо сравнивать материал жил, изоляцию, тип брони, наружную оболочку, номинальное напряжение и пожарные характеристики.
|
Российский кабель |
Импортное обозначение |
Материал жил |
Броня |
|
ВБШвнг(А)-LS |
Cu/LSOH/STA/LSOH 0,6/1 кВ |
Стальная лента |
|
|
АВБШвнг(А)-LS |
AL/LSOH/STA/LSOH 0,6/1 кВ |
Стальная лента |
В данном обозначении Cu означает медные жилы, AL — алюминиевые, а STA (Steel Tape Armour) — стальную ленточную броню. LSOH обозначает исполнение материалов с низким дымо- и газовыделением. Такое сопоставление используется в отраслевых каталогах аналогов кабельной продукции.
При этом таблица является ориентиром для поиска конструктивного аналога, а не гарантией полной взаимозаменяемости. Перед заменой импортного кабеля на российский необходимо проверить все электрические и эксплуатационные характеристики.
Характеристики ВБШвнг(А)-LS и АВБШвнг(А)-LS
Конкретные характеристики зависят от маркоразмера, однако для распространенных исполнений этих кабелей характерны следующие параметры:
- номинальное напряжение — 0,66 или 1 кВ;
- диапазон рабочих температур — примерно от −50 до +50 °C;
- температура прокладки без предварительного подогрева — не ниже −15 °C;
- минимальный радиус изгиба многожильного кабеля — 7,5 наружного диаметра;
- броня — стальные оцинкованные ленты;
- изоляция и защитный шланг — ПВХ-пластикат пониженной пожарной опасности.
Для конкретного кабеля характеристики необходимо проверять по технической документации производителя, поскольку они могут отличаться в зависимости от конструкции и маркоразмера.
Преимущества бронированного кабеля
Главное преимущество бронированного исполнения — дополнительная механическая защита.
К основным достоинствам относятся:
- устойчивость к механическим воздействиям;
- возможность применения для ряда вариантов подземной прокладки;
- большой выбор сечений и количества жил;
- наличие медных и алюминиевых исполнений;
- возможность выбора кабеля с требуемыми пожарными характеристиками;
- длительный срок службы при соблюдении условий эксплуатации и монтажа.
При этом броня увеличивает массу и жесткость кабеля. Поэтому бронированные изделия сложнее изгибать и монтировать по сравнению с небронированными аналогами.
Как выбрать бронированный силовой кабель
Выбор кабеля начинается не с определения марки, а с параметров будущей кабельной линии.
Необходимо определить:
- Номинальное напряжение сети.
- Расчетную токовую нагрузку и требуемое сечение жил.
- Материал жил — медь или алюминий.
- Количество жил.
- Способ прокладки — в грунте, трубах, лотках, помещениях и т. д.
- Условия окружающей среды — температура, влажность и возможное воздействие агрессивных факторов.
- Требования пожарной безопасности.
- Допустимый радиус изгиба и условия монтажа.
Для кабелей, выпускаемых по ГОСТ 31996-2012, характеристики и конструкция определяются соответствующими требованиями стандарта и конкретного исполнения кабеля.
ВБШвнг(А)-LS или АВБШвнг(А)-LS: какой выбрать?
Выбор между этими марками в первую очередь зависит от материала токопроводящих жил.
ВБШвнг(А)-LS выбирают, когда необходим кабель с медными жилами и соответствующими электрическими характеристиками.
АВБШвнг(А)-LS подходит, когда применение алюминиевых жил позволяет снизить массу и стоимость кабельной линии.
Нельзя выбирать кабель только по цене или сечению. Необходимо учитывать расчетную нагрузку, способ прокладки, требования проекта и характеристики конкретного маркоразмера.
Вывод
Бронированный силовой кабель предназначен для создания надежных силовых линий в условиях, где существует риск механического повреждения. Металлическая броня обеспечивает дополнительную защиту кабеля, что делает такие изделия востребованными при подземной и промышленной прокладке.
Для российских объектов одними из распространенных решений являются ВБШвнг(А)-LS с медными жилами и АВБШвнг(А)-LS с алюминиевыми жилами. При необходимости импортозамещения для них существуют конструктивно сопоставимые зарубежные обозначения.
Главное при выборе — не искать кабель только по названию, а сравнивать его электрические характеристики, конструкцию, тип брони, пожарные свойства и условия эксплуатации.
