Как выбрать силовой кабель для жилых и коммерческих зданий

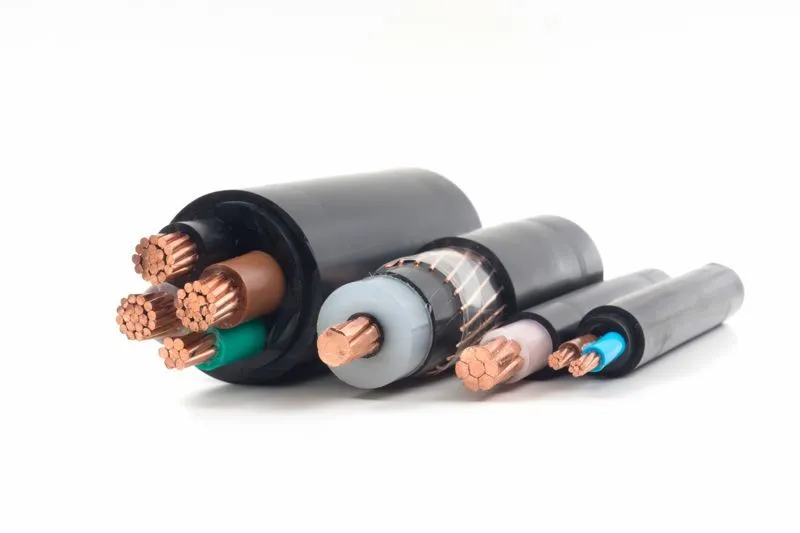

Силовой кабель используется для передачи и распределения электроэнергии в жилых, коммерческих и промышленных объектах. От правильного выбора кабеля зависят надежность электроснабжения, допустимый нагрев проводников и пожарная безопасность здания.
При выборе недостаточно ориентироваться только на сечение или цену. Необходимо учитывать нагрузку, напряжение сети, материал жил, способ прокладки, условия эксплуатации и требования к пожарной безопасности.
Какой силовой кабель выбрать
Чтобы правильно подобрать кабель, последовательно определяют несколько основных параметров:
- рабочее напряжение сети;
- расчетную мощность и ток нагрузки;
- необходимое сечение жил;
- материал токопроводящих жил;
- количество жил;
- способ прокладки;
- условия эксплуатации;
- требования пожарной безопасности.
Если кабель предназначен для ответственного объекта, дополнительно учитывают требования проекта и технической документации.
На какое напряжение нужен кабель
Для большинства внутренних электрических сетей жилых и коммерческих зданий применяются кабели на напряжение 0,66 или 1 кВ. Конкретное исполнение выбирают в зависимости от параметров электрической сети.
Для подключения оборудования, распределительных щитов и отдельных групп потребителей важно, чтобы номинальное напряжение кабеля соответствовало рабочему напряжению сети.
Использовать кабель с неподходящим классом напряжения нельзя даже в том случае, если его сечение соответствует расчетному току.
Как определить сечение силового кабеля
Сечение жилы выбирают исходя из расчетного тока нагрузки и условий прокладки.
Для однофазной сети ориентировочный ток можно определить по формуле:
I = P / (U × cosφ)
где:
- I — расчетный ток;
- P — мощность нагрузки;
- U — напряжение сети;
- cosφ — коэффициент мощности.
Для трехфазной нагрузки используется формула:
I = P / (√3 × U × cosφ)
Полученное значение сравнивают с допустимым длительным током для выбранного кабеля с учетом способа его прокладки.
Например, один и тот же кабель может иметь разную допустимую токовую нагрузку при прокладке в воздухе, в трубе, в пучке или в грунте.
Почему нельзя выбирать кабель только по мощности
Одинаковая мощность не всегда означает одинаковые требования к кабелю.
На допустимый ток влияют:
- материал жилы;
- сечение проводника;
- количество нагруженных жил;
- температура окружающей среды;
- способ прокладки;
- количество кабелей рядом;
- конструкция и тип изоляции.
Поэтому таблица «мощность — сечение» может использоваться только как ориентир. Для проектирования электрической сети необходимо выполнять расчет по фактическим условиям прокладки.
Медный или алюминиевый силовой кабель
В силовых кабелях применяются медные и алюминиевые токопроводящие жилы.
Медь обладает более высокой электрической проводимостью и хорошими механическими свойствами. Медные кабели часто применяются во внутренних сетях зданий, особенно на небольших и средних сечениях.
Алюминиевые кабели легче и обычно дешевле при больших сечениях. Они широко используются в распределительных и силовых сетях.
При выборе необходимо учитывать не только электрические характеристики, но и особенности соединения проводников. Для алюминиевых жил важно использовать совместимые наконечники, гильзы и соединительные устройства.
Сколько жил должно быть в силовом кабеле
Количество жил определяется схемой электрической сети.
В зависимости от назначения могут применяться:
- одножильные кабели — для отдельных силовых линий и специальных задач;
- двухжильные — для однофазных цепей в соответствующих системах;
- трехжильные — например, для однофазной сети с рабочим и защитным проводниками;
- четырехжильные — для ряда трехфазных сетей;
- пятижильные — для трехфазных цепей с отдельным защитным проводником.
Точная схема зависит от системы электроснабжения и проекта. Поэтому количество жил нельзя выбирать отдельно от схемы подключения.

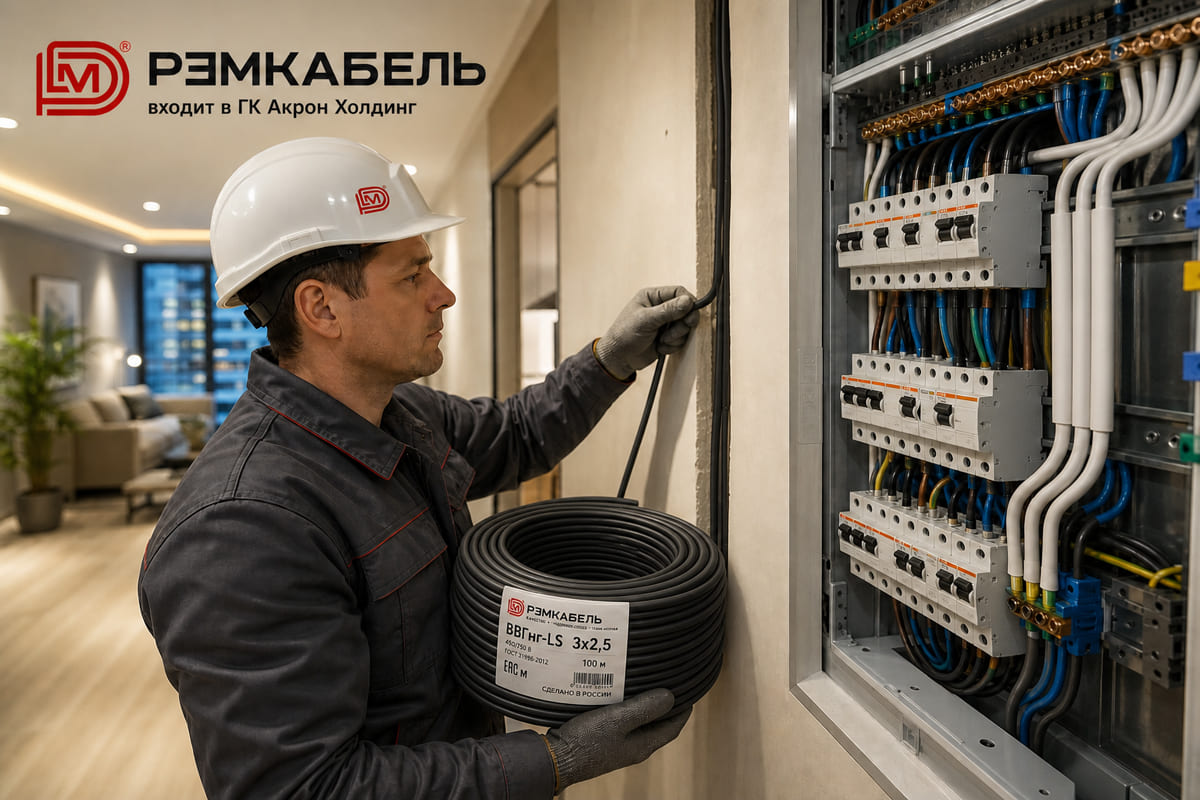

Какой кабель использовать в квартире
Для квартир обычно применяются медные силовые кабели с пластмассовой изоляцией. Для внутренних групповых линий важны соответствующее сечение, допустимый ток и требования пожарной безопасности.
В современных жилых зданиях большое значение имеют кабели с пониженным дымо- и газовыделением. При пожаре такие материалы позволяют уменьшить количество дыма и коррозионно-активных газообразных продуктов.
Конкретная марка кабеля выбирается в соответствии с проектом и условиями прокладки.
Какой кабель выбрать для частного дома
В частном доме используется несколько типов силовых линий, поэтому одного универсального кабеля для всей системы обычно нет.
От вводного устройства до распределительного щита может применяться один тип кабеля, а для отдельных групп розеток, освещения и оборудования — другой.
При выборе учитывают:
- мощность вводного устройства;
- схему электроснабжения;
- сечение вводного кабеля;
- нагрузку отдельных групп;
- способ прокладки;
- условия внутри и снаружи здания.
Если кабель прокладывается на улице, в земле или в неотапливаемом помещении, дополнительно учитываются температура, влажность, механические воздействия и другие внешние факторы.
Силовой кабель для офиса, магазина и коммерческого помещения
В коммерческих зданиях нагрузка часто выше, чем в обычной квартире, а требования к надежности и пожарной безопасности могут быть строже.
При проектировании учитывают не только текущую нагрузку, но и предполагаемое расширение электросети: добавление оборудования, рабочих мест, систем кондиционирования, освещения и других потребителей.
Для таких объектов особенно важно правильно рассчитывать кабельные линии при групповой прокладке, поскольку большое количество кабелей рядом влияет на условия теплоотвода.
Кабель с ПВХ-изоляцией или безгалогенный
Тип изоляции и оболочки выбирают с учетом требований объекта.
Кабели с ПВХ-компаундом широко применяются в обычных электрических сетях. При выборе конкретного исполнения учитываются требования к горючести, дымообразованию и газовыделению.
Для объектов с повышенными требованиями к пожарной безопасности могут применяться безгалогенные кабели. При пожаре их изоляционные материалы не выделяют значительного количества коррозионно-активных галогенсодержащих газов.
Безгалогенные кабели особенно востребованы там, где важно сохранить работоспособность оборудования и обеспечить безопасность людей при пожаре.
Что означает маркировка нг(А), LS, HF и FR
При выборе пожаробезопасного кабеля важно понимать основные обозначения в маркировке.
- нг(А) — исполнение кабеля, не распространяющее горение при групповой прокладке в соответствии с установленным методом испытаний;
- LS — Low Smoke, пониженное дымо- и газовыделение;
- HF — Halogen Free, безгалогенное исполнение;
- FR — огнестойкое исполнение, сохраняющее работоспособность при воздействии пламени в течение установленного времени.
Комбинации этих обозначений позволяют определить дополнительные свойства кабеля. Например, кабели с исполнением нг(А)-LS предназначены для применения в условиях, где требуется ограничить распространение горения и дымообразование.
При этом конкретные пожарные характеристики необходимо проверять по технической документации на выбранную марку.
Как выбрать кабель по способу прокладки
Условия монтажа напрямую влияют на выбор кабеля.
|
Способ прокладки |
Что учитывать |
| Внутри здания | Нагрузку, пожарные требования, температуру и способ монтажа |
| В кабельных лотках | Количество кабелей рядом, теплоотвод и допустимый ток |
| В трубе | Условия охлаждения, заполнение трубы и возможность монтажа |
| В земле | Механическую защиту, влажность и конструкцию кабеля |
| На улице | Температуру, ультрафиолет, влагу и механические воздействия |
Один и тот же кабель нельзя автоматически считать одинаково допустимым для любых способов прокладки.
Нужно ли учитывать длину кабельной линии
Да. При большой длине кабеля необходимо учитывать не только допустимый ток, но и падение напряжения.
Чем длиннее линия, тем больше потери напряжения на сопротивлении проводников. Если падение напряжения превышает допустимое значение, оборудование может работать нестабильно или не развивать расчетную мощность.
Поэтому для длинных линий сечение иногда увеличивают даже в том случае, если выбранный проводник выдерживает ток нагрузки.
Почему важно учитывать пожарную безопасность
При выборе кабеля для здания необходимо учитывать не только электрические, но и пожарные характеристики.
Для разных помещений могут предъявляться различные требования к распространению горения, дымообразованию, выделению газов и сохранению работоспособности кабельных линий.
Особенно внимательно выбирают кабель для:
- жилых зданий;
- офисов;
- торговых центров и магазинов;
- медицинских учреждений;
- образовательных организаций;
- помещений с большим количеством людей;
- систем противопожарной защиты.
Для ответственных систем может требоваться применение огнестойких кабелей, способных сохранять работоспособность в течение установленного времени при пожаре.
Какие ошибки допускают при выборе силового кабеля
Наиболее распространенные ошибки связаны с попыткой упростить выбор до одного параметра — сечения.
- Выбор кабеля только по мощности нагрузки.
- Игнорирование способа прокладки.
- Использование кабеля с неподходящим напряжением.
- Неправильный выбор количества жил.
- Игнорирование падения напряжения на длинной линии.
- Использование кабеля без учета требований пожарной безопасности.
- Несоответствие соединительной арматуры материалу жил.
- Покупка продукции без проверки технической документации.
Еще одна распространенная ошибка — выбор кабеля «с запасом» без расчета. Слишком большое сечение не всегда является оптимальным решением: увеличивается стоимость линии, а технического преимущества может не возникнуть.
Нормативные требования к силовым кабелям
Требования к конструкции и характеристикам силовых кабелей зависят от их назначения, напряжения и исполнения.
Для силовых кабелей с пластмассовой изоляцией на напряжение 0,66, 1 и 3 кВ применяется ГОСТ 31996-2012. Документ устанавливает общие технические требования к соответствующей кабельной продукции.
При выборе и монтаже кабельных линий также необходимо учитывать требования Правил устройства электроустановок (ПУЭ), проектной документации и технических условий на конкретное изделие.
Если для объекта установлены специальные требования по пожарной безопасности, необходимо проверять соответствие выбранного кабеля этим требованиям по документации производителя.
Как проверить выбранный кабель перед покупкой
Перед заказом рекомендуется проверить несколько основных параметров:
- марку и конструкцию кабеля;
- номинальное напряжение;
- количество и сечение жил;
- материал токопроводящих жил;
- допустимый длительный ток;
- температурный диапазон;
- допустимый радиус изгиба;
- исполнение по пожарной безопасности;
- допустимый способ прокладки;
- наличие необходимой технической документации.
Для ответственных объектов дополнительно проверяют соответствие кабеля проектным требованиям и документации на конкретную партию продукции.
Какой силовой кабель выбрать: краткий алгоритм
Если необходимо подобрать кабель для конкретного объекта, удобно использовать следующий алгоритм:
- Определить нагрузку и расчетный ток.
- Определить напряжение сети.
- Выбрать материал жилы — медь или алюминий.
- Рассчитать сечение с учетом допустимого длительного тока.
- Проверить падение напряжения для длинных линий.
- Определить способ прокладки и условия охлаждения.
- Выбрать количество жил в соответствии со схемой сети.
- Определить необходимые пожарные характеристики.
- Проверить техническую документацию на выбранную марку.
Итоги
Правильный выбор силового кабеля — это не просто подбор нужного сечения. Необходимо учитывать ток нагрузки, напряжение, длину линии, материал жил, способ прокладки, температуру и требования пожарной безопасности.
Для квартиры и промышленного объекта требования к кабельной линии будут различаться. Даже внутри одного здания разные участки сети могут потребовать кабели с разными характеристиками.
Поэтому для ответственных объектов выбор кабеля следует выполнять на основании расчета и проектной документации, а не только по таблице мощности и сечения.
В РЭМКабель можно подобрать силовой кабель для квартир, частных домов, офисов, магазинов и других объектов.
Специалисты помогут определить подходящую марку и сечение с учетом нагрузки, способа прокладки, требований к пожарной безопасности и условий эксплуатации.
При необходимости можно подобрать не только кабель, но и необходимую кабельную арматуру для его монтажа.
