Кабель ВВГ: характеристики, расшифровка, модификации и применение
Кабель ВВГ — силовой кабель с медными токопроводящими жилами, поливинилхлоридной изоляцией и оболочкой из ПВХ-пластиката. Он применяется для передачи и распределения электрической энергии в стационарных электроустановках.
Кабель ВВГ выпускается в разных исполнениях: с различным количеством и сечением жил, на номинальное напряжение 0,66, 1 и 3 кВ, а также в вариантах с дополнительными пожарными характеристиками. Поэтому при выборе важно смотреть не только на обозначение «ВВГ», но и на полную маркировку конкретного изделия.
Основные требования к силовым кабелям с пластмассовой изоляцией установлены ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия». Стандарт распространяется на кабели для передачи и распределения электроэнергии в стационарных установках переменного тока частотой 50 Гц.
Что такое кабель ВВГ
ВВГ — это силовой кабель без защитного покрова, предназначенный преимущественно для стационарной прокладки.
Типовая конструкция включает:
- медные токопроводящие жилы;
- ПВХ-изоляцию жил;
- скрутку изолированных жил в сердечник;
- наружную оболочку из ПВХ-пластиката.
В зависимости от маркоразмера жилы могут иметь различную форму и конструкцию. ГОСТ 31996-2012 предусматривает применение однопроволочных и многопроволочных жил в зависимости от класса жилы и конкретного исполнения кабеля.
Расшифровка маркировки ВВГ
В обозначении ВВГ каждая буква характеризует конструкцию кабеля, в том числе и их отсутствие:
- отсутствие буквы в начале _ — жилы кабеля изготовлены из меди;
- первая «В» — изоляция жил выполнена из поливинилхлоридного пластиката;
- вторая «В» — оболочка выполнена из поливинилхлоридного пластиката;
- «Г» — отсутствие защитного покрова.
Важно отличать обозначение ВВГ от дополнительных индексов пожарных характеристик. Например, ВВГнг(А)-LS — это уже специальное исполнение кабеля с нормированными характеристиками нераспространения горения и пониженного дымо- и газовыделения.

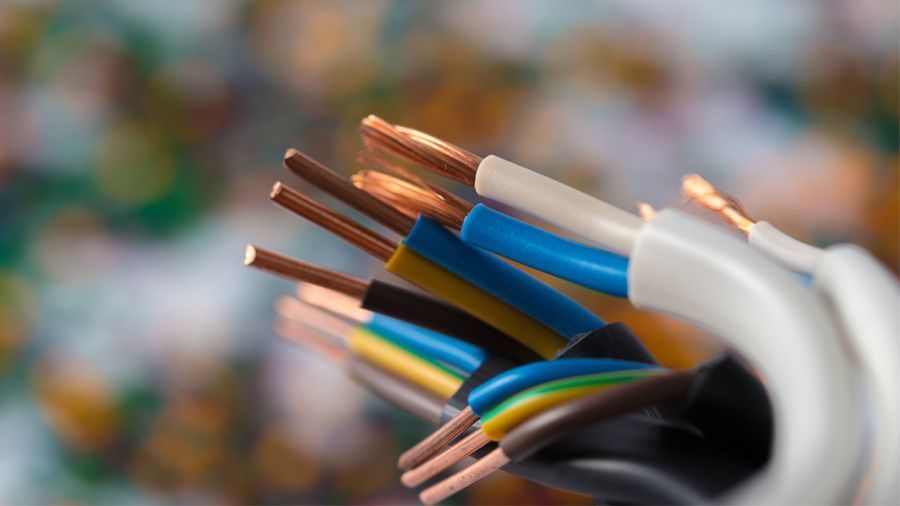

Конструкция кабеля ВВГ
Токопроводящие жилы
В кабелях ВВГ применяются медные токопроводящие жилы. В зависимости от конструкции и сечения они могут быть однопроволочными или многопроволочными.
Количество основных жил устанавливается из ряда 1, 2, 3, 4 и 5. Номинальные сечения, предусмотренные ГОСТ 31996-2012, включают 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240 мм² и более для предусмотренных стандартом конструкций. При этом для многожильных кабелей ГОСТ устанавливает ограничения по максимальному сечению.
Изоляция жил
Изоляция выполняется из поливинилхлоридного пластиката либо материала с соответствующими пожарными характеристиками в специальных исполнениях.
Изолированные жилы имеют отличительную цветовую маркировку, что позволяет идентифицировать фазные, нулевые и защитные проводники при монтаже.
Оболочка
Наружная оболочка защищает внутренние элементы кабеля от воздействия окружающей среды и обеспечивает механическую целостность конструкции.
У кабеля ВВГ нет металлической брони или другого защитного покрова. Поэтому при выборе способа прокладки необходимо учитывать возможность механического воздействия на кабель.
Основные характеристики кабеля ВВГ
|
Параметр |
Характеристика |
| Назначение | Передача и распределение электрической энергии |
| Токопроводящие жилы | Медные |
| Количество жил | 1–5 |
| Изоляция | ПВХ-пластикат |
| Оболочка | ПВХ-пластикат |
| Номинальное напряжение | 0,66; 1 и 3 кВ — в зависимости от исполнения |
| Частота | 50 Гц |
| Максимальная длительно допустимая температура жил | До +70 °C для ПВХ-изоляции, если иное не установлено ТУ на конкретную марку |
| Режим перегрузки | До +90 °C для ПВХ-изоляции |
| Температура жил при коротком замыкании | До +160 °C для ПВХ-изоляции с учетом требований стандарта |
Температурные значения приведены для кабелей с ПВХ-изоляцией согласно требованиям ГОСТ 31996-2012. Для конкретного изделия приоритет имеют его технические условия и паспорт производителя.
Какие бывают модификации кабеля ВВГ
Базовый кабель ВВГ имеет несколько распространенных исполнений. Дополнительные буквы и индексы в маркировке указывают на особенности конструкции или пожарные характеристики.
|
Марка |
Основная особенность |
Назначение |
| ВВГ | Базовое исполнение с ПВХ-изоляцией и оболочкой | Стационарная передача и распределение электроэнергии |
| ВВГнг(А) | Не распространяет горение при групповой прокладке, категория А | Объекты с повышенными требованиями к пожарной безопасности |
| ВВГнг(А)-LS | Не распространяет горение при групповой прокладке, пониженное дымо- и газовыделение | Жилые, общественные и другие объекты с требованиями к пожарной безопасности |
| ВВГнг(А)-LSLTx | Исполнение с дополнительными требованиями к токсичности продуктов горения | Объекты с повышенными требованиями к безопасности людей |
| ВВГнг(А)-FRLS | Огнестойкое исполнение с низким дымо- и газовыделением | Ответственные кабельные линии, которым требуется сохранение работоспособности при пожаре |
| ВВГ-ХЛ | Холодостойкое исполнение | Эксплуатация при низких температурах в пределах характеристик конкретного изделия |
Состав доступных марок и конкретные характеристики зависят от производителя и технических условий. Поэтому при закупке необходимо проверять полную маркировку, нормативную документацию и паспорт конкретного кабеля.
ВВГ или ВВГнг(А)-LS: в чем разница?
Это один из самых распространенных вопросов при выборе силового кабеля.
ВВГ — базовое исполнение кабеля с ПВХ-изоляцией и оболочкой.
ВВГнг(А)-LS имеет дополнительные пожарные характеристики: кабель не распространяет горение при групповой прокладке и характеризуется пониженным дымо- и газовыделением.
Для объектов, где несколько силовых линий прокладываются совместно и предъявляются повышенные требования к пожарной безопасности, чаще рассматривают исполнение ВВГнг(А)-LS или другое кабельное изделие с необходимыми пожарными характеристиками.
Класс пожарной опасности конкретного кабеля определяется по требованиям ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности» и должен подтверждаться документацией на изделие. Например, производители указывают для ВВГнг(А)-LS соответствующий класс пожарной опасности по ГОСТ 31565-2012.
ВВГ 3х2,5, ВВГ 3х4, ВВГ 3х6: что означает обозначение?
После марки кабеля указывают количество жил и их номинальное сечение.
Например:
- ВВГ 3х2,5 — три жилы сечением 2,5 мм²;
- ВВГ 3х4 — три жилы сечением 4 мм²;
- ВВГ 3х6 — три жилы сечением 6 мм²;
- ВВГ 4х6 — четыре жилы сечением 6 мм²;
- ВВГ 5х10 — пять жил сечением 10 мм².
При этом обозначение конкретного кабеля может содержать дополнительную информацию о классе жил, номинальном напряжении, исполнении и других характеристиках.
Где применяется кабель ВВГ
Кабель ВВГ применяется для стационарной прокладки силовых электрических сетей. Область применения определяется конкретным исполнением и условиями проекта.
Типичные объекты:
- жилые дома и квартиры;
- административные здания;
- офисные помещения;
- торговые и складские комплексы;
- производственные помещения;
- общественные здания;
- электрические щиты и распределительные устройства;
- наружные кабельные линии при соблюдении требований к способу прокладки;
- другие стационарные электроустановки.
ГОСТ 31996-2012 прямо устанавливает назначение таких кабелей для передачи и распределения электрической энергии в стационарных установках.
Можно ли прокладывать ВВГ на улице?
Вопрос требует рассмотрения не только самой марки, но и условий прокладки.
Кабель ВВГ не имеет брони, поэтому при открытой прокладке необходимо исключить воздействия, от которых оболочка не обеспечивает достаточной защиты. При наружной прокладке также учитывают климатическое исполнение, воздействие ультрафиолета, механические нагрузки, способ крепления и требования проекта.
Если существует риск механического повреждения, необходимо предусмотреть дополнительную защиту — например, трубу, лоток или другую подходящую кабеленесущую конструкцию.
Можно ли прокладывать ВВГ в земле?
Обычный ВВГ не является бронированным кабелем, поэтому непосредственная прокладка в грунте без предусмотренной проектом защиты не является универсальным решением.
Для подземной прокладки выбирают кабель, конструкция которого соответствует таким условиям эксплуатации, либо предусматривают дополнительную защиту кабельной линии.
Если требуется прокладка в грунте, выбор необходимо делать по проектной документации с учетом механических нагрузок, состава грунта, условий увлажнения и требований нормативных документов.
Преимущества кабеля ВВГ
- Медные токопроводящие жилы обеспечивают высокую электрическую проводимость.
- Широкий выбор сечений и количества жил позволяет подобрать кабель под различные нагрузки.
- Различные исполнения позволяют выбрать вариант с необходимыми пожарными и климатическими характеристиками.
- Отработанная конструкция делает ВВГ одним из наиболее распространенных силовых кабелей для стационарных сетей.
- Широкая область применения — от бытовых и коммерческих объектов до промышленных установок.
Ограничения кабеля ВВГ
При всех преимуществах ВВГ не является универсальным кабелем для любых условий.
У него нет металлической брони, поэтому при наличии значительных механических воздействий требуется дополнительная защита или другой тип кабеля.
Кроме того, обычный ВВГ не следует автоматически заменять на ВВГнг(А)-LS или огнестойкое исполнение без анализа требований проекта. Пожарные характеристики — это отдельный параметр, который необходимо выбирать в соответствии с назначением объекта и нормативными требованиями.
Как выбрать кабель ВВГ
Для правильного выбора необходимо определить:
- Номинальное напряжение — 0,66, 1 или 3 кВ в зависимости от сети и исполнения.
- Количество жил — определяется схемой электроснабжения.
- Сечение жил — рассчитывается по длительно допустимому току с учетом условий прокладки, температуры и других факторов.
- Пожарные характеристики — ВВГ, ВВГнг(А), ВВГнг(А)-LS, FRLS и другие исполнения выбираются по требованиям объекта.
- Условия прокладки — помещение, улица, труба, лоток, кабельная конструкция и т. д.
- Механические воздействия — при их наличии может потребоваться бронированный кабель или дополнительная защита.
- Климатическое исполнение — особенно важно для наружной прокладки и эксплуатации при низких температурах.
Сечение кабеля нельзя выбирать только по мощности оборудования. Расчет должен учитывать допустимую токовую нагрузку и фактические условия прокладки. ГОСТ 31996-2012 содержит справочные значения допустимых токовых нагрузок, однако при проектировании необходимо учитывать конкретный способ прокладки и применимые нормативные требования.
ВВГ или АВВГ: какой кабель выбрать?
Главное отличие заключается в материале токопроводящих жил.
|
Характеристика |
ВВГ |
АВВГ |
| Материал жил | Медь | Алюминий |
| Электропроводность | Выше | Ниже |
| Масса кабеля | Выше | Ниже |
| Стоимость | Как правило, выше | Как правило, ниже |
| Типичные области применения | Широкий спектр силовых сетей | Силовые сети, где применение алюминиевых жил допустимо проектом |
Выбор между медным и алюминиевым кабелем определяется требованиями проекта, допустимой нагрузкой, способом прокладки, стоимостью и особенностями соединения проводников.
Нормативная документация на кабель ВВГ
При выборе кабеля ВВГ важно проверять не только маркировку, но и нормативную документацию на конкретное изделие.
Основным межгосударственным стандартом для силовых кабелей с пластмассовой изоляцией на напряжение 0,66, 1 и 3 кВ является ГОСТ 31996-2012. Он устанавливает требования к конструкции, электрическим и механическим характеристикам, маркировке, упаковке, приемке, испытаниям, транспортированию, хранению и эксплуатации кабелей. Стандарт является действующим и имеет зарегистрированные изменения и поправки.
Для оценки пожарных характеристик кабельной продукции применяется ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности». Именно поэтому для исполнений ВВГнг(А), ВВГнг(А)-LS и других пожаробезопасных вариантов необходимо проверять не только название марки, но и подтвержденный класс пожарной опасности.
Кроме ГОСТ, на конкретную марку кабеля могут распространяться технические условия (ТУ), технические описания и паспорта производителя. Они определяют конструктивные особенности и параметры конкретного исполнения. Сам ГОСТ 31996-2012 прямо предусматривает, что конструкции и конструктивные размеры кабелей конкретных марок устанавливаются в соответствующих технических условиях.
Выводы
В РЭМКабель можно подобрать кабель ВВГ, ВВГнг(А), ВВГнг(А)-LS и другие исполнения с необходимым количеством жил и сечением.
При выборе специалисты учитывают назначение кабельной линии, напряжение, расчетную нагрузку, способ прокладки и требования к пожарной безопасности.
Если вы не уверены, какой кабель ВВГ подойдет для вашего проекта, предоставьте данные о нагрузке, длине линии и способе прокладки — специалисты помогут подобрать подходящую марку и сечение.
