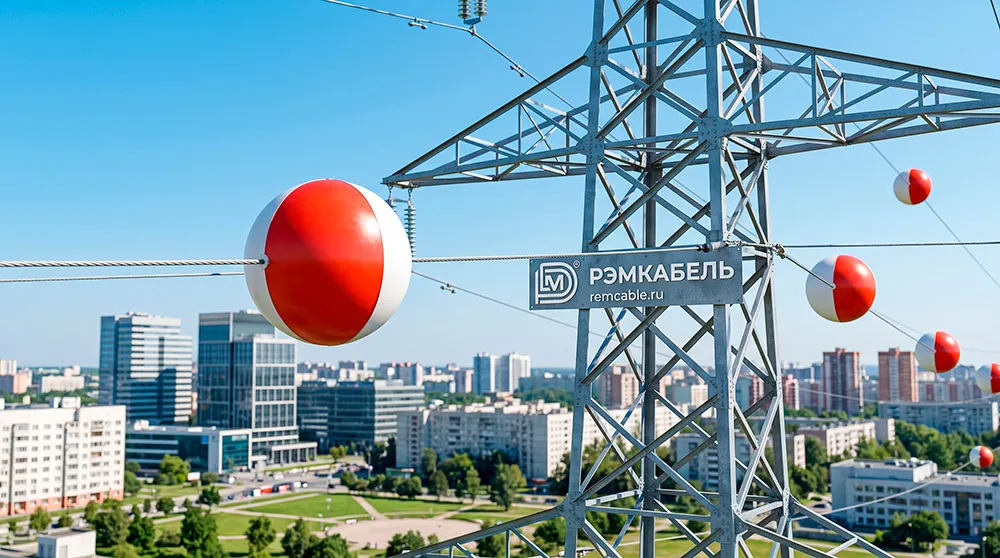

Зачем на проводах ЛЭП висят шары: назначение, цвета, нормативы
Яркие шары, висящие на высоковольтных линиях электропередачи — привычный пейзаж для многих регионов. Вокруг этих объектов существует множество мифов: от «защиты от птиц» до «стабилизации проводов». Как эксперты в области электротехнической продукции, РЭМКабель® разъясняет техническое назначение этих элементов, нормативные требования и развенчивает популярные заблуждения.
Физика явления: почему именно шары?
Авиационные маркеры ЛЭП — это не декоративный элемент, а критически важное средство безопасности. Провода высоковольтных линий, особенно в местах пересечения рек, оврагов, автомагистралей и вблизи аэродромов, практически невидимы для пилотов низколетящих летательных аппаратов: вертолетов, сельскохозяйственной авиации, дельтапланов и беспилотников.
Физические принципы работы маркеров
- Увеличение визуального контраста. Сферическая форма диаметром 600 мм обеспечивает видимость с расстояния до 1-2 км при хорошей погоде.
- Гашение вибрации. Вопреки распространенному мифу, сфера имеет высокий коэффициент лобового сопротивления. Именно поэтому современные маркеры крепятся к проводу через специальные пружинные зажимы или вертлюги: это эффективно гасит вибрацию («пляску» проводов) и предотвращает усталостные разрушения кабеля, а не потому, что шар «не парусит».
- Распределение массы. Правильно установленный маркер не провисает и не создает критических точек напряжения в месте крепления.
Нормативная база: ПУЭ маркировка ВЛ и федеральные стандарты
Установка сигнальных шаров регламентируется не только общими правилами, но и жесткими авиационными нормами:
|
Нормативный документ |
Требование |
|
Обязательная маркировка ВЛ напряжением 110 кВ и выше в местах пересечения с водными преградами, автодорогами и в створах аэродромов |
|
|
Системы светосигнальные заграждения. Основной стандарт для маркировки воздушных линий. |
|
|
Строительные нормы проектирования объектов, создающих помехи для авиации. |
|
|
Один из главных документов, который заменяет СТО 34.01-2.2-016-2016 - Маркеры для воздушных линий электропередачи. Маркировка опор и пролетов ВЛ |
Хотя ПУЭ задает общий вектор, именно Федеральные авиационные правила (ФАП), профильные ГОСТы и Стандарт организации ГК «РОССЕТИ» содержат конкретные, не подлежащие двоякому толкованию требования к установке маркеров.
Согласно ПУЭ маркировка ВЛ должна выполняться таким образом, чтобы обеспечить видимость проводов с воздуха в любое время суток.
Цветовая схема и конструктив
Стандартные шары-ограничители изготавливаются из стеклопластика или полимерных композитов и окрашиваются в сигнальные цвета:
- Оранжевый - наиболее распространенный цвет для дневной видимости;
- Красный - альтернативный вариант;
- Белый - используется в чередовании для контраста;
- Красно-белое или оранжево-белое чередование - для максимальной заметности на различном фоне;
Технические параметры:
- Диаметр: 600 мм (стандарт), иногда 400 мм или 800 мм.
- Масса: 2–3 кг для современных стеклопластиковых моделей (для ВЛ 110 кВ). Тяжелые металлические шары массой до 7 кг — это устаревшее решение, которое сейчас практически не применяется из-за риска перегрузки и обрыва провода.

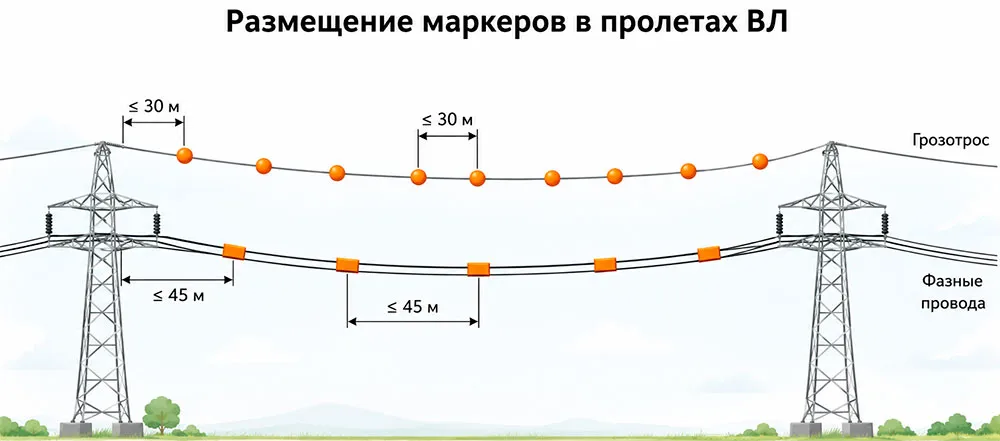

- Шаг установки: 15–35 метров (максимум до 50 м). Согласно нормам ИКАО и российским ФАП, такое расстояние необходимо, чтобы пилот видел не отдельные точки, а сплошную визуальную линию препятствия. Шаг в 60 метров считается избыточным и опасным для низколетящей авиации.
- Крепление: разъемные пружинные зажимы или вертлюги, не повреждающие провод и гасящие вибрацию.
Защита от птиц и авиации: двойная функция
Помимо основной задачи — обозначения проводов для авиации — защита от птиц и авиации реализуется через предотвращение посадки пернатых на опасные участки:
- Предотвращение коротких замыканий. Крупные птицы (орлы, аисты, цапли), садясь на провода, могут создать замыкание между фазами или на землю своим размахом крыльев или пометом.
- Сохранение популяции птиц. Маркеры отпугивают птиц от смертельно опасных проводов, снижая электротравматизм орнитофауны.
- Защита от гнезд. Птицы реже строят гнезда на участках с маркерами, что предотвращает аварии от падения веток или возгорания гнездового материала.
Отключение линии из-за птичьего помета (перекрытие изоляции) или гнезда — это внеплановые выезды бригад, оплата электроэнергии на повторное включение и потеря репутации перед потребителями. Маркеры снижают количество таких "птичьих" отключений на 70-80%.
Городские легенды: кроссовки на проводах
В интернете циркулирует миф о том, что висящие на проводах объекты (в том числе кроссовки) выполняют функцию маркеров или стабилизаторов. Это абсолютное заблуждение.
Реальность:
- Кроссовки, мячи и другие предметы на проводах — результат вандализма, народных традиций или хулиганских действий.
- Такие предметы не имеют никакого технического назначения и даже опасны: могут повредить изоляцию, создать неравномерную нагрузку на провод или стать причиной схлестывания линий при сильном ветре.
- Энергетические компании регулярно проводят очистку ВЛ от посторонних предметов.
Настоящие авиационные маркеры — это сертифицированные изделия, установленные по проекту с соблюдением всех нормативов, а не случайные предметы.
Реальные последствия для сетей при отсутствии маркировки
Отсутствие или повреждение авиационных маркеров ЛЭП может привести к серьезным авариям:
|
Последствие |
Пример |
|
Столкновение вертолетов с ВЛ |
Ежегодно в России фиксируется 5-10 случаев столкновения малогабаритной авиации с ЛЭП. Если монтировать ВЛ вблизи аэродромов или вертолетных площадок, Росавиация имеет право запретить ввод линии в эксплуатацию без маркеров. Штраф за отсутствие маркировки для юрлица может достигать сотен тысяч рублей, и предписания на демонтаж. Лучше заложить эти шары в смету на этапе проектирования, чем платить штрафы. |
|
Обрыв проводов |
Падение летательного аппарата на линию приводит к обрыву и длительному отключению потребителей |
|
Человеческие жертвы |
Аварии с участием авиации часто приводят к гибели пилотов и пассажиров |
|
Экономический ущерб |
Стоимость восстановления ВЛ после столкновения с вертолетом исчисляется миллионами рублей. Экономический ущерб: столкновение вертолета с ВЛ — это не только простой производства, но и судебные иски от страховых авиакомпаний, которые могут разорить компанию. Шары стоят копейки (от 5 до 15 тыс. руб. за штуку) по сравнению с миллионными исками. |
Заключение
Шары на проводах ЛЭП — это не декорация и не «защита от сглаза», а инженерное решение, спасшее множество жизней. Шары-ограничители и сигнальные маркеры устанавливаются в строгом соответствии с ФАП и ГОСТ Р 55847-2013. Их правильная эксплуатация — залог безопасности как для авиации, так и для энергосистемы в целом.
Кроме того, наличие маркеров косвенно увеличивает ресурс самого кабеля: правильное крепление гасит вибрацию («пляску» проводов), а изменение аэродинамического профиля в точке крепления препятствует образованию сплошной ледяной корки (гололеда). Меньше вибраций — дольше служит провод.
РЭМКабель® поставляет сертифицированную кабельно-проводниковую продукцию и комплектующие для строительства и обслуживания воздушных линий электропередачи, соответствующие всем требованиям ГОСТ и ПУЭ.
Планируете строительство или реконструкцию ВЛ? Наши специалисты помогут подобрать материалы, соответствующие нормативным требованиям.
