Как спрятать и проложить кабель: в стене, под землей, в кабель-канале
Пошаговое руководство по монтажу скрытой проводки в стене, под землей и в кабель-канале. Нормативы глубины заложения кабеля, выбор гофры ПВХ/ПНД, сигнальная лента, требования ПУЭ и СП 256.
Скрытая проводка — наиболее распространенный способ прокладки кабеля в жилых, коммерческих и промышленных объектах. Она защищает кабель от механических повреждений, исключает визуальный беспорядок и соответствует требованиям ПУЭ (гл. 2.1, 7.1) и СП 256.1325800.2016. В этой статье разбираем три основных метода монтажа: в стене, под землей и в кабель-канале — с указанием норм, материалов и пошаговых инструкций.
Все работы по прокладке кабеля выполняются только при отключенном напряжении. Перед началом работ отключите автоматический выключатель в щитке и проверьте отсутствие напряжения индикатором. Работы под напряжением запрещены. Для подключения к сети рекомендуется привлекать квалифицированного электрика.

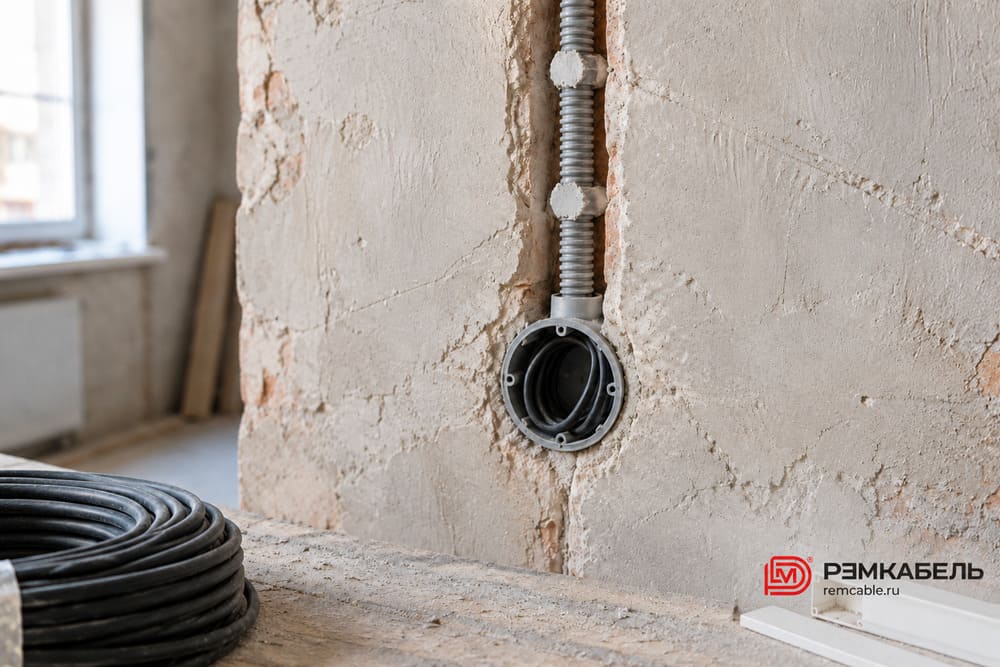

Метод 1. Скрытая проводка в стене (штробление)
Штробление — прокладка кабеля в штробе, вырезанной в стене с последующей заделкой раствором. Согласно ПУЭ гл. 7.1, скрытая проводка в жилых помещениях должна прокладываться с учетом требований к защите проводки и способу монтажа.
Пошаговый монтаж
- Разметка трассы. Трассу прокладывают строго вертикально или горизонтально — согласно ГОСТ 50571.5.52-2011, пункт 522.8.7: «Электропроводки, жестко закрепляемые и заделываемые в стены, должны располагаться горизонтально, вертикально или параллельно кромкам стен помещения». Диагональная прокладка не рекомендуется. Отступ от дверных и оконных проемов — не менее 10 см.
- Штробление. Используйте штроборез или болгарку с пылесосом. Глубина штробы — 20–25 мм (под гофру Ø16–20 мм), ширина — на 5–8 мм больше диаметра гофры.
- Укладка гофры ПВХ. Затяните кабель в гофру ПВХ до укладки в штробу. Гофра защищает кабель от механических повреждений и облегчает замену проводки в будущем.
- Фиксация. Крепите гофру в штробе дюбель-хомутами с шагом 30–40 см или алебастровыми примазками.
- Заделка. Штробу заделывают цементно-песчаным раствором или шпаклевкой вровень со стеной.
- Составление схемы. Обязательно зафиксируйте (сфотографируйте) расположение трасс до заделки — это предотвратит повреждение кабеля при последующих сверлениях.
Согласно ГОСТ 31996-2012, кабели марок ВВГнг-LS и NYM допускают прокладку в штробе без гофры — однако применение защитной трубы рекомендуется в большинстве случаев для облегчения замены.

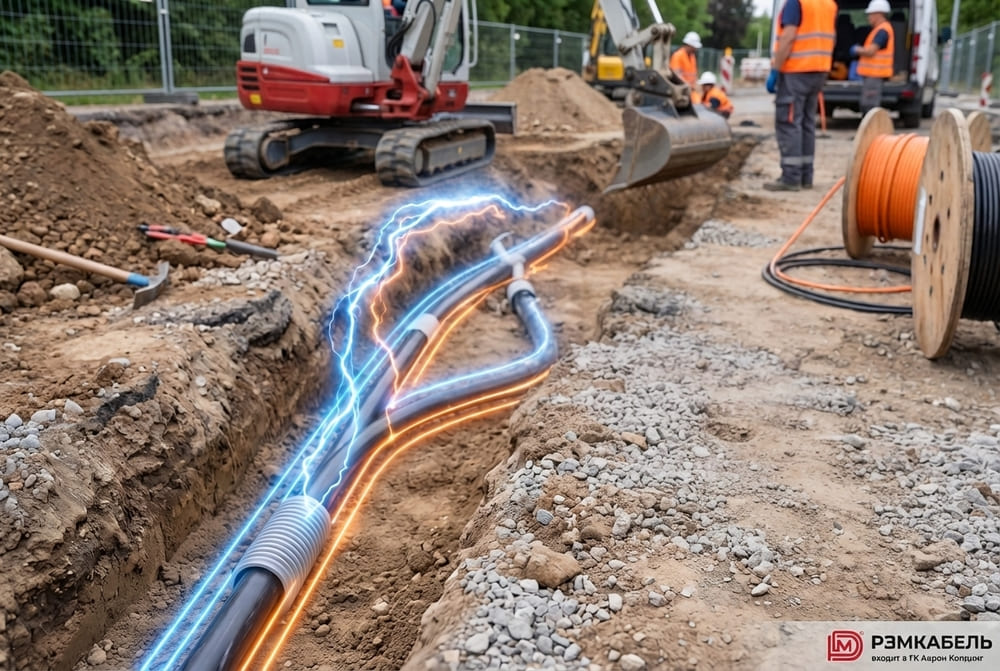

Метод 2. Прокладка кабеля под землей
Подземная прокладка применяется для ввода электричества в дом, подключения хозяйственных построек, наружного освещения и питания ворот.
Нормативы глубины заложения кабеля
Глубина заложения кабеля регламентируется требованиями ПУЭ. Для кабелей напряжением до 35 кВ пункт 2.3.84 предусматривает глубину заложения не менее 0,7 м, а при пересечении проезжей части — 1,0 м.
| Условия прокладки | Минимальная глубина |
| Под газонами, клумбами | 0,7 м |
| Под пешеходными дорожками | 0,7 м |
| Под проезжей частью, въездами | 1,0 м |
| В защитной трубе (ПНД) под дорогой | 0,5 м |
| Кабель в броне (ААБ, ВБбШв) без трубы | 0,7 м |
Пошаговый монтаж
- Разметка и земляные работы. Отметьте трассу. Ширина траншеи — не менее 20 см, глубина — согласно условиям прокладки и проектным требованиям.
- Подсыпка. На дно траншеи насыпают слой просеянного песка толщиной 10 см.
- Укладка кабеля в гофре ПНД. Для подземной прокладки применяют защитные трубы и гофрированные трубы из ПНД, устойчивые к воздействию влаги, перепадам температур и механическим воздействиям. Кабель укладывают с небольшим запасом (змейкой) для компенсации температурных деформаций.
- Засыпка песком. Кабель в защитной трубе засыпают слоем песка толщиной около 10 см.
- Укладка сигнальной ленты. На расстоянии 15–20 см выше кабеля укладывают сигнальную ленту (желтую с надписью «Осторожно! Кабель») — она предупреждает о наличии кабеля при последующих земляных работах.
- Финальная засыпка. Засыпают траншею грунтом с послойным уплотнением.
Перед земляными работами уточните наличие подземных коммуникаций (газ, водопровод, другие кабели) через обслуживающие организации или с помощью трассоискателя.
Метод 3. Кабель-канал — декоративное решение без штробления
Кабель-канал — оптимальное решение при ремонте без демонтажа отделки, в арендуемых помещениях, офисах и при добавлении новых линий к существующей проводке.
Типы и применение кабель-каналов
| Тип | Материал | Применение | Размеры (мм) |
| Напольный | ПВХ/металл | Офисы, открытые пространства | 50×12 |
| Потолочный | ПВХ | Подвесные потолки | 40×16 |
| Гибкий угловой | ПВХ | Сложные обходы углов | 16×16 |
Пошаговый монтаж кабель-канала
- Разметка. Отбейте горизонтальную линию лазерным или пузырьковым уровнем.
- Крепление основания. Фиксируйте основание кабель-канала дюбель-гвоздями с шагом 30–50 см. На гипсокартоне — в профиль или на дюбели-бабочки.
- Укладка кабеля. Укладывайте кабели в канал без натяжения. Не допускайте совместной прокладки силовых и слаботочных кабелей в одном канале без разделителя — согласно ПУЭ п. 2.1.16.
- Закрытие крышки. Крышка защелкивается без инструмента. На углах и стыках используйте готовые угловые элементы и заглушки из комплекта.
Для кабель-каналов в жилых помещениях выбирайте продукцию с маркировкой «нг» (не распространяющая горение) или «LS» (низкое дымовыделение).
Таблица: выбор кабеля и защитной оболочки по способу прокладки
| Способ прокладки | Марка кабеля | Защитная оболочка | Сечение (мм²) | Применение |
| В штробе (стена) | ВВГнг-LS, NYM | Гофра ПВХ Ø16–25 | 1,5 / 2,5 / 4,0 | Освещение / Розетки / Плита |
| Под землей | ВБбШв, NYM | Гофра ПНД Ø32–50 | 4,0 / 6,0 / 10,0 | Ввод, постройки |
| Кабель-канал | ВВГнг-LS, КГ | Кабель-канал ПВХ | 1,5 / 2,5 | Офисы, доп. линии |
| Открыто по стене | ПВС, ВВГ | Гофра ПВХ + хомут | 1,5 / 2,5 | Временная проводка |
Сечения указаны для медных кабелей при напряжении 220/380 В и стандартных нагрузках. Точный расчет выполняется с учетом способа прокладки, нагрузки, длины линии, допустимого падения напряжения и других параметров.
Нормативная база и безопасность
При выборе способа прокладки кабеля рекомендуется руководствоваться следующими документами:
- ПУЭ, гл. 2.1 — общие требования к электропроводкам.
- ПУЭ, гл. 7.1 — электроустановки жилых и общественных зданий.
- ПУЭ, гл. 2.3 — кабельные линии.
- ГОСТ 31996-2012 — кабели силовые с пластмассовой изоляцией.
- СП 256.1325800.2016 — электроустановки жилых и общественных зданий.
Ключевые требования безопасности
- Работы выполняются только при отключенном напряжении.
- Наличие защитного заземления обязательно для всех новых линий.
- Способ прокладки и необходимость дополнительной защиты скрытой проводки определяются требованиями нормативных документов и конструкцией здания.
- Соединения кабелей выполняются в доступных для обслуживания местах, например в распределительных коробках; соединения, требующие обслуживания, не следует замуровывать в стене.
- При подземной прокладке необходимо предусматривать защиту кабеля и предупредительную маркировку в соответствии с требованиями нормативной документации и условиями прокладки.
- Для сложных случаев (ввод в дом, замена щитка, прокладка новых групп) рекомендуется привлекать квалифицированного электрика.
Выбор способа прокладки кабеля зависит от условий объекта, бюджета и требований к эстетике:
- Штробление — распространенный вариант для капитального ремонта: скрытая проводка полностью скрыта, не мешает отделке, а дополнительная защитная оболочка может упростить последующее обслуживание.
- Подземная прокладка в защитной трубе ПНД с предупредительной лентой — вариант для наружных трасс при соблюдении требований к глубине заложения, защите кабеля и условиям конкретного участка.
- Кабель-канал — быстрое и доступное решение без штробления: подходит для офисов, арендуемых помещений и дополнительных линий.
В любом из трех методов правильный выбор кабеля, защитной оболочки и соблюдение нормативных требований — залог безопасной и долговечной электросети.
РЭМКабель® поставляет сертифицированную кабельно-проводниковую и электротехническую продукцию, соответствующую требованиям нормативной документации.
Остались вопросы по подбору кабельной продукции? Свяжитесь с нашими специалистами для получения индивидуальной спецификации под ваш проект.
Статья подготовлена с использованием требований ПУЭ (гл. 2.1, 7.1, 2.3), ГОСТ 31996-2012 и СП 256.1325800.2016. Данные носят справочный характер и не заменяют проектную документацию.
