Провод СИП: технические характеристики, виды, применение и преимущества
Провод СИП (самонесущий изолированный провод) — один из основных видов проводов для устройства воздушных линий электропередачи и подключения зданий к электрическим сетям. Его применяют при строительстве и реконструкции ВЛ, организации вводов в частные дома, подключении коммерческих и производственных объектов, а также для наружного освещения.
Главное отличие СИП от традиционных неизолированных проводов — наличие изоляции на токопроводящих жилах и специальная конструкция, позволяющая прокладывать линию без использования отдельных изоляторов для каждой жилы.
В зависимости от конструкции и назначения выпускаются СИП-1, СИП-2, СИП-3 и СИП-4. При этом СИП-1, СИП-2 и СИП-4 применяются преимущественно в сетях до 1 кВ, а СИП-3 относится к защищённым проводам для воздушных линий более высокого напряжения. Основные требования к такой продукции устанавливает ГОСТ 31946-2012.
Что такое СИП и где его применяют

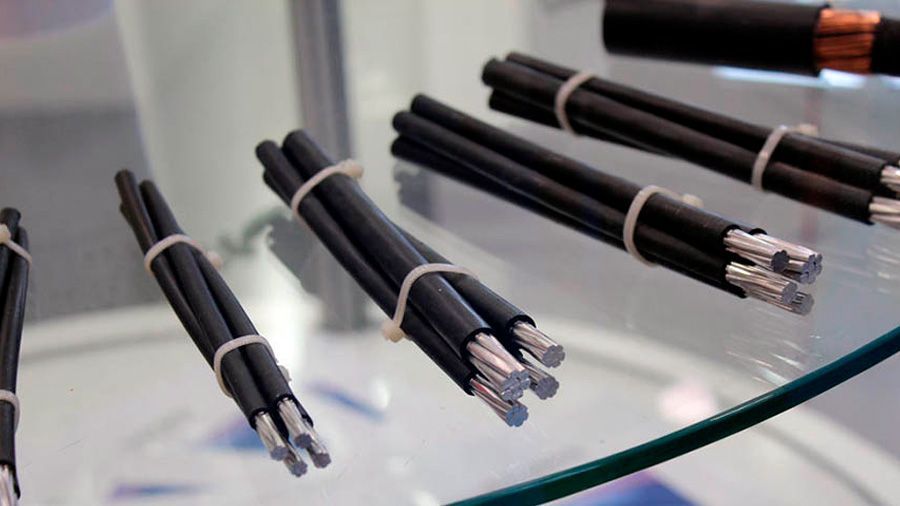

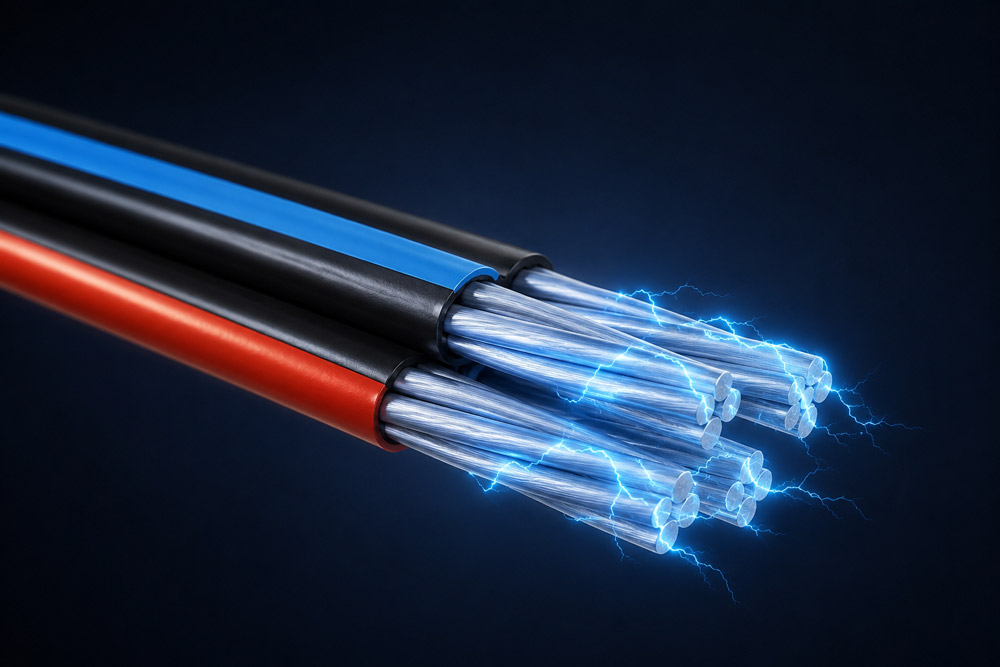

СИП представляет собой скрученные изолированные жилы, предназначенные для воздушной прокладки. Токопроводящие жилы, как правило, изготавливаются из алюминия, а изоляция выполняется из светостабилизированного полиэтилена.
Конкретная конструкция зависит от марки провода. Например, в СИП-1 используется неизолированная нулевая несущая жила, в СИП-2 она имеет изоляцию, а СИП-4 не имеет отдельной нулевой несущей жилы.
Провод СИП используют для:
- строительства воздушных линий электропередачи;
- подключения частных домов и дачных участков;
- устройства ответвлений от магистральных ВЛ;
- электроснабжения коммерческих и производственных объектов;
- организации наружного освещения;
- реконструкции существующих воздушных электрических сетей.
При выборе провода важно учитывать не только его марку, но и количество жил, сечение, номинальное напряжение, способ прокладки и расчётную нагрузку.
Виды провода СИП: СИП-1, СИП-2, СИП-3 и СИП-4
Марка СИП указывает на конструктивное исполнение провода. Поэтому выбирать СИП только по сечению неправильно — сначала необходимо определить, какая конструкция подходит для конкретной линии.
СИП-1
СИП-1 предназначен для воздушных линий электропередачи напряжением до 0,6/1 кВ.
В конструкции используется нулевая несущая жила без изоляции. Основные токопроводящие жилы имеют изоляцию из светостабилизированного полиэтилена.
СИП-1 применяется для:
- воздушных линий до 1 кВ;
- ответвлений от магистральных линий;
- электроснабжения различных объектов.
СИП-2
СИП-2 по назначению также используется в сетях до 0,6/1 кВ, но отличается от СИП-1 изолированной нулевой несущей жилой.
Это делает конструкцию более защищённой от воздействия окружающей среды и позволяет использовать СИП-2 в различных вариантах воздушных линий и ответвлений.
Для частного строительства и современных воздушных сетей СИП-2 часто рассматривается как один из основных вариантов, однако окончательный выбор должен выполняться с учётом проекта и требований сетевой организации.
СИП-3
СИП-3 конструктивно отличается от низковольтных СИП-1, СИП-2 и СИП-4. Это одножильный защищённый провод с изоляцией, предназначенный для воздушных линий более высокого напряжения.
В зависимости от исполнения такие провода применяются в сетях 10–20 кВ и 35 кВ. Поэтому СИП-3 используется преимущественно в энергетической инфраструктуре, а не для стандартного ввода электричества в частный дом.
СИП-4
СИП-4 не имеет отдельной нулевой несущей жилы: несущая функция распределяется между жилами конструкции.
Провод применяется в сетях до 0,6/1 кВ, в том числе для выполнения ответвлений от воздушных линий к зданиям. Благодаря конструкции СИП-4 удобен там, где требуется компактный изолированный провод для подключения потребителя.
Сравнение основных марок СИП
|
Марка |
Конструкция |
Номинальное напряжение |
Основное применение |
|
СИП-1 |
Неизолированная нулевая несущая жила |
до 0,6/1 кВ |
Воздушные линии и ответвления |
|
СИП-2 |
Неизолированная нулевая несущая жила |
до 0,6/1 кВ |
ВЛ и ответвления, в том числе современные сети |
|
СИП-3 |
Одножильный защищённый провод |
10–20 и 35 кВ |
Воздушные линии среднего и высокого напряжения |
|
СИП-4 |
Без отдельной нулевой несущей жилы |
до 0,6/1 кВ |
Ответвления к зданиям и потребителям |
Конкретный диапазон сечений и конструкция провода определяются техническими условиями на конкретную марку и исполнение. Поэтому при покупке необходимо проверять обозначение провода полностью, а не ориентироваться только на название СИП-1, СИП-2 или СИП-4.
Технические характеристики провода СИП
К основным характеристикам СИП относятся:
- материал токопроводящей жилы;
- номинальное сечение;
- количество жил;
- номинальное напряжение;
- материал и характеристики изоляции;
- допустимая токовая нагрузка;
- допустимые механические нагрузки;
- диапазон рабочих температур;
- наружный диаметр и масса провода.
Для большинства низковольтных СИП токопроводящие жилы выполняются из алюминия. Изоляция изготавливается из светостабилизированного полиэтилена, устойчивого к воздействию солнечного излучения. Для защищённых проводов также применяется светостабилизированный сшитый полиэтилен.
Какое сечение СИП выбрать
Сечение провода подбирают не только по мощности подключаемого оборудования. Необходимо учитывать:
- расчётную нагрузку линии;
- количество фаз;
- длину линии;
- допустимое падение напряжения;
- способ прокладки;
- механическую нагрузку на провод;
- требования проекта и сетевой организации.
Например, для подключения частного дома нельзя выбирать СИП только по принципу «чем больше сечение, тем лучше». Избыточное сечение увеличивает стоимость материала и может потребовать применения другой арматуры.
Поэтому при выборе между СИП 2х16, СИП 4х16, СИП 4х25 и другими вариантами необходимо учитывать конкретную схему электроснабжения.
Преимущества провода СИП
1️⃣Безопаснее традиционных неизолированных воздушных проводов Изоляция снижает вероятность случайного контакта с токоведущими жилами и уменьшает риск короткого замыкания при соприкосновении проводов. Это особенно важно для воздушных линий, проходящих рядом со зданиями, деревьями и другими объектами.
2️⃣Устойчивость к атмосферным воздействиям Изоляция СИП рассчитана на эксплуатацию на открытом воздухе. Материалы должны обладать стойкостью к воздействию солнечного излучения и атмосферных факторов.
3️⃣Удобство монтажа Для монтажа СИП используется специальная арматура: анкерные и поддерживающие зажимы, прокалывающие зажимы, соединительные элементы и другие комплектующие.При этом важно понимать: самонесущий провод не означает, что для его монтажа не нужны крепления. Напротив, правильный подбор арматуры является обязательной частью монтажа воздушной линии.
4️⃣Снижение количества элементов на воздушной линии Изолированная конструкция позволяет отказаться от традиционной схемы с отдельными изоляторами для каждой токоведущей жилы. Это упрощает устройство линии и может снизить трудозатраты при монтаже.
5️⃣Долговечность СИП рассчитан на длительную эксплуатацию на открытом воздухе при соблюдении требований производителя, проекта и правил монтажа. При этом фактический срок службы зависит от конкретной конструкции, условий эксплуатации и качества монтажа.
Арматура для СИП
Для монтажа СИП используется специальная линейная СИП-арматура. От её правильного выбора напрямую зависит надёжность всей воздушной линии.
В зависимости от назначения применяются:
- анкерные зажимы — для крепления провода в конечных точках;
- поддерживающие зажимы — для промежуточного крепления на опорах;
- прокалывающие зажимы — для выполнения ответвлений без снятия изоляции с основного провода;
- соединительные гильзы — для соединения жил;
- наконечники — для оконцевания проводников;
- изолирующие колпачки — для защиты концов жил;
- крепёжные элементы — для установки арматуры на опорах и фасадах.
Арматура подбирается с учётом марки, сечения и конструкции конкретного СИП. Использовать случайные зажимы или элементы, не предназначенные для данной конструкции провода, не следует.
СИП для частного дома: какой выбрать
Для подключения частного дома чаще всего рассматриваются низковольтные исполнения СИП, рассчитанные на напряжение до 0,6/1 кВ.
При выборе необходимо определить:
- однофазная или трёхфазная сеть;
- требуемое сечение;
- длину участка от опоры до дома;
- расчётную электрическую нагрузку;
- способ крепления провода к опоре и фасаду;
- необходимую линейную арматуру.
Например, для однофазного ввода может потребоваться двухжильное исполнение, а для трёхфазной сети — четырёхжильное. Но конкретное сечение определяется расчётом, а не только количеством фаз.
На что обратить внимание при покупке СИП
Перед заказом провода рекомендуется проверить несколько параметров:
- Марку. СИП-1, СИП-2 и СИП-4 имеют разную конструкцию, а СИП-3 относится к защищённым проводам для сетей более высокого напряжения.
- Сечение жил. Оно должно соответствовать расчётной нагрузке и требованиям проекта.
- Номинальное напряжение. Для низковольтных воздушных сетей используются соответствующие исполнения на 0,6/1 кВ.
- Конструкцию провода. Важно учитывать наличие и тип нулевой несущей жилы.
- Совместимость с арматурой. Зажимы и другие элементы должны соответствовать выбранному проводу.
- Производителя и нормативную документацию. При поставке ответственного электротехнического оборудования важно убедиться в соответствии продукции заявленным техническим требованиям.
Выводы
Провод СИП применяется в самых разных проектах — от подключения частного дома до строительства и реконструкции воздушных линий электропередачи. Поэтому универсального варианта, подходящего для любой задачи, не существует.
При выборе необходимо учитывать марку СИП, сечение, напряжение, конструкцию линии и необходимую арматуру. Если вы не уверены, какой провод нужен для вашего проекта, специалисты РЭМКабель® помогут подобрать подходящий вариант по техническим параметрам и комплектации.
В каталоге РЭМКабель® представлены самонесущие изолированные провода и кабельная арматура для различных задач. Провод можно заказать с необходимым сечением и длиной, а специалисты помогут проверить совместимость выбранного СИП с комплектующими.
Перед заказом сообщите менеджеру марку СИП, необходимое сечение, количество жил и назначение линии — это позволит быстрее подобрать подходящий вариант.
