Заземление в доме и квартире: цвет провода, расчёт сечения, монтаж контура и подключение к щитку
Как правильно выполнить заземление: выбор РЕ-проводника с желто-зеленой изоляцией, расчёт сечения по току КЗ, монтаж контура заземления, проверка сопротивления заземления менее 4 Ом и подключение в щитке. Требования ПУЭ и ГОСТ.

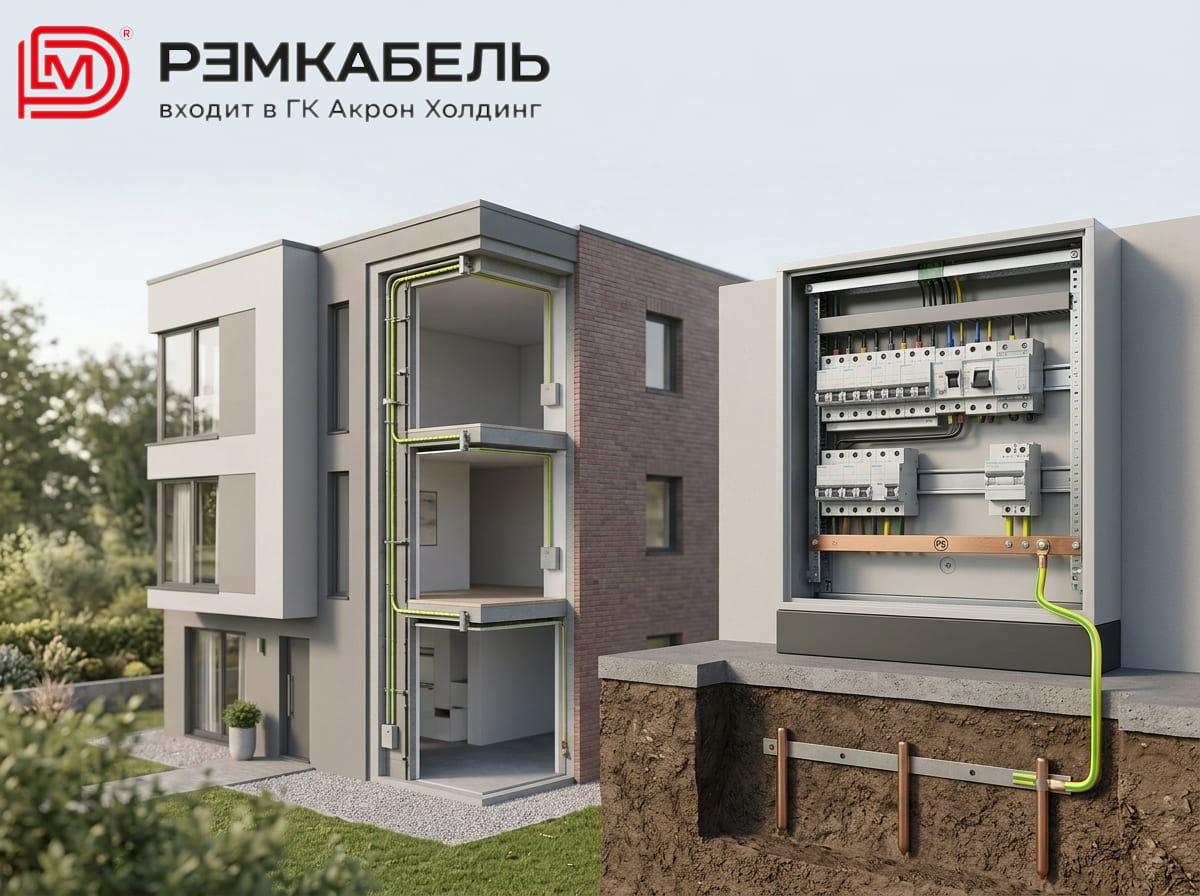

Заземление — обязательный элемент любой современной электроустановки. Оно защищает людей от поражения электрическим током при пробое изоляции на корпус оборудования и обеспечивает корректную работу защитной автоматики. РЕ-проводник с желто-зеленой изоляцией — именно так выглядит заземляющий провод в любом щитке, распределительной коробке или розетке согласно требованиям ГОСТ 31996-2012 и ПУЭ гл. 1.1. В этой статье разбираем: зачем нужно заземление, как рассчитать сечение, как смонтировать контур заземления и как проверить, что система работает правильно.
Все работы по монтажу и подключению заземления выполняются только при полностью отключенном напряжении. Перед началом работ отключите вводной автомат в щитке и убедитесь в отсутствии напряжения с помощью индикаторной отвертки или мультиметра. Работы под напряжением запрещены. Для подключения к вводному щитку, выполнения замеров и ввода системы в эксплуатацию рекомендуется привлекать сертифицированного электрика.
Зачем нужно заземление
Основная функция заземления — создание безопасного пути для аварийного тока при повреждении изоляции. Без заземления ток пробоя «ищет» путь через человека, что приводит к электротравме или гибели.
Три ключевые задачи заземления:
- Защита от поражения током — аварийный ток уходит в землю, а не через тело человека.
- Срабатывание защиты — при наличии заземления ток КЗ достаточен для мгновенного отключения автомата.
- Защита оборудования — бытовая техника, серверы, медицинское оборудование требуют качественного заземления для корректной работы.
УЗО защищает человека от поражения электрическим током, однако без заземления оно не обеспечивает защиту при косвенном прикосновении, так как срабатывает только при наличии тока утечки. Согласно СП 256.1325800.2016, полноценная электробезопасность достигается только при совместном использовании заземления и УЗО.
Цвет заземляющего провода: почему это важно
Согласно ГОСТ 31996-2012 и ПУЭ гл. 1.1, РЕ-проводник имеет строго регламентированную желто-зеленую изоляцию — чередующиеся продольные полосы жёлтого и зелёного цветов.

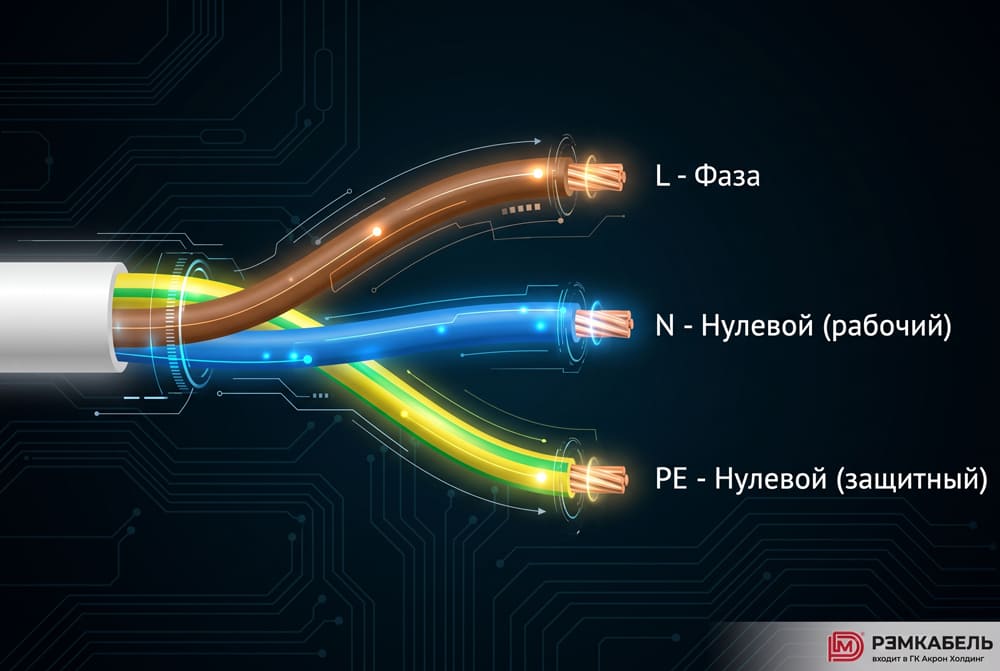

Цветовая маркировка проводников
|
Проводник |
Цвет изоляции |
Обозначение |
Примечание |
| Фазный (L) | Коричневый / чёрный / серый | L1, L2, L3 | Любой, кроме синего и желто-зеленого |
| Нулевой рабочий (N) | Синий / голубой | N | Строго синий по ГОСТ |
| Защитный заземляющий | Жёлто-зелёный | PE | Строго по ГОСТ 31996-2012 |
| Совмещенный нулевой | Жёлто-зелёный + синий (маркировка) | PEN | Только в системе TN-C, сечение ≥10 мм² |
Использование провода с желто-зеленой изоляцией для любых целей, кроме заземления, категорически не допускается — это нарушение ПУЭ и прямая угроза безопасности.
Расчёт сечения РЕ-проводника
Сечение РЕ-проводника выбирается в зависимости от сечения фазного проводника согласно ПУЭ табл. 1.7.5 и ГОСТ Р 50571.5.54.
Таблица выбора сечения РЕ-проводника
|
Cечение фазного проводника (мм²) |
Минимальное сечение РЕ-проводника (мм²) |
Типичное применение |
| До 16 | Равно фазному | Освещение (1,5), розетки (2,5) |
| От 16 до 35 | 16 | Групповые линии, электроплиты |
| Свыше 35 | Не менее 50% от фазного | Вводные линии, промышленность |
Пример расчёта
- Линия розеток: фаза 2,5 мм² → PE = 2,5 мм².
- Линия электроплиты: фаза 6 мм² → PE = 6 мм².
- Вводной кабель: фаза 25 мм² → PE = 16 мм².
В большинстве случаев для бытовых объектов применяют кабель ВВГнг-LS 3×2,5 (фаза + ноль + PE) или ВВГнг-LS 3×1,5 для осветительных линий. Подробнее о выборе марки кабеля — в статье «Как выбрать кабель для электропроводки».
Монтаж контура заземления: пошаговая инструкция
Контур заземления — система металлических конструкций, вкопанных в землю и соединённых между собой, которая обеспечивает электрический контакт с грунтом.

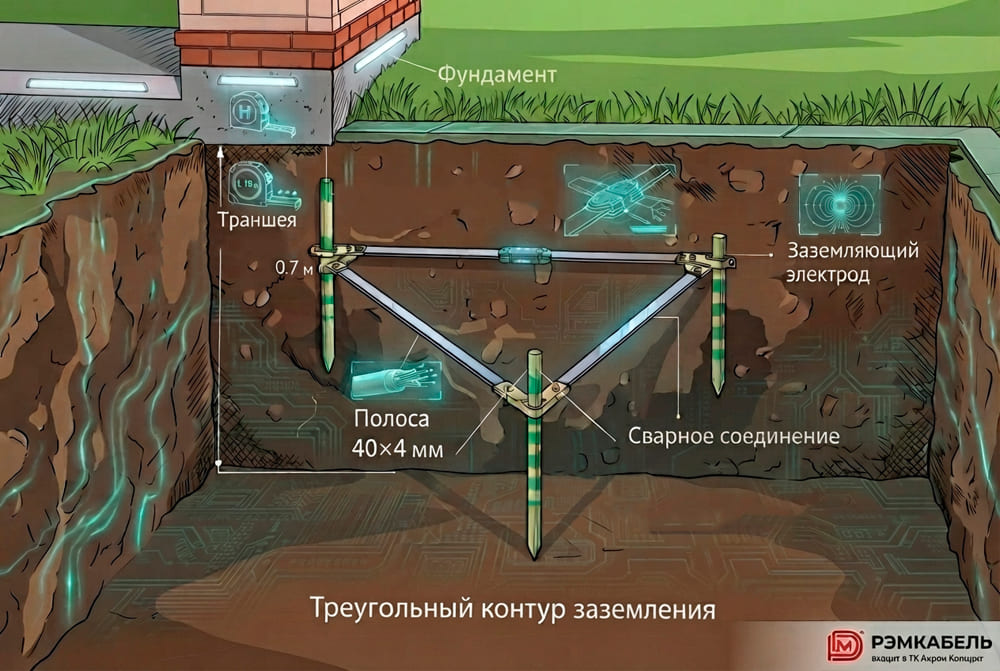

Конструкция контура
Треугольник — наиболее распространенная схема.
Материалы
- Заземляющие стержни: выполнены из оцинкованной стали, устойчивы к повреждениям и коррозии.
- Горизонтальные соединители: стальная полоса 40×4 мм.
- Соединения: сварка (рекомендуется) или болтовые зажимы из нержавеющей стали.
Пошаговый монтаж
- Выбор места. Контур располагают не ближе 1 м от фундамента здания и не менее 5 м от септиков, водопровода и газовых труб. Рекомендуемое расстояние между электродами — 2,5–3 м.
- Земляные работы. Выкопайте траншею глубиной 0,5–0,7 м по периметру треугольника. Ширина — 20–25 см (для укладки горизонтальной полосы).
- Забивка электродов. Вертикальные электроды забивают кувалдой или перфоратором с насадкой в углах треугольника. Верхний торец должен быть на уровне дна траншеи.
- Соединение электродов. Горизонтальную полосу 40×4 мм приваривают к вертикальным электродам. Длина сварного шва — не менее 10 см с двух сторон. Болтовые соединения в грунте не рекомендуются из-за коррозии.
- Вывод к щитку. От контура к щитку прокладывают стальную полосу или медный проводник сечением не менее 10 мм² в гофре ПНД или стальной трубе. Подробнее о подземной прокладке — в статье «Как проложить кабель под землёй».
- Засыпка траншеи. Засыпают однородным грунтом без строительного мусора, послойно уплотняя.
Не используйте в качестве заземлителей трубы водопровода, газоснабжения или отопления — это запрещено ПУЭ п. 1.7.110 и создает угрозу для жильцов соседних квартир.
Подключение в щитке: РЕ-шина и порядок монтажа
Подключение в щитке заземляющего проводника выполняется на специальную шину PE (шина защитного заземления), которая в системе TN-S изолирована от корпуса щитка и нулевой шины N.
Порядок подключения
- Отключите вводной автомат и убедитесь в отсутствии напряжения.
- Установите PE-шину в щитке (если не установлена). В системе TN-S шины N и PE разделены; в TN-C-S — разделяются начиная с вводного устройства.
- Подключите провод от контура заземления к PE-шине. Сечение — не менее 10 мм² (медь) или 16 мм² (алюминий).
- Подключите РЕ-проводники всех групповых линий к PE-шине. Каждый провод — в отдельное гнездо. Объединение нескольких проводов в одном зажиме не допускается.
- Проверьте надежность затяжки всех зажимов. Момент затяжки — согласно паспорту щитка (в большинстве случаев 1,2–2,5 Н·м).
Проверка работоспособности: сопротивление заземления менее 4 Ом
Согласно ПУЭ п. 1.7.101 сопротивление заземления для электроустановок 220/380 В должно составлять 4 Ом для системы TN (наиболее распространена в жилых домах). Для молниезащиты — не более 10 Ом.
Методы проверки
|
Метод |
Оборудование |
Точность |
Применение |
| Метод амперметра-вольтметра | Мультиметр + доп. электроды | Средняя | Частные дома |
| Измеритель сопротивления заземления (М416, Fluke 1625) | Специальный прибор | Высокая | Все объекты |
| Мегаомметр (косвенный метод) | Мегаомметр | Ориентировочная | Первичная оценка |
Порядок проверки прибором М416
- Забейте два вспомогательных электрода на расстоянии 20 и 40 м от контура.
- Подключите прибор по четырехпроводной схеме.
- Выполните измерение на частоте 128 Гц (для исключения помех промышленной частоты).
- Снимите показания — результат должен составлять менее 4 Ом.
Измерение сопротивления заземления рекомендуется проводить при сухом грунте в летний период — показатели в этих условиях наиболее достоверны. При значениях выше 4 Ом увеличьте количество электродов или их длину
Нормативная база
|
Документ |
Что регламентирует |
| ПУЭ, гл. 1.7 | Заземление и защитные меры электробезопасности |
| ПУЭ, гл. 7.1 | Электроустановки жилых и общественных зданий |
| ГОСТ 31996-2012 | Маркировка кабелей и цвет изоляции проводников |
| СП 256.1325800.2016 | Электроустановки жилых и общественных зданий |
| ГОСТ Р 50571.5.54 | Выбор и монтаж заземляющих устройств |
Заключение
Правильно выполненное заземление — не формальность, а реальная защита жизни и имущества:
- РЕ-проводник с желто-зеленой изоляцией — единственный допустимый цвет заземляющего провода согласно ГОСТ 31996-2012.
- Сечение PE выбирается в зависимости от сечения фазного проводника по таблице ПУЭ.
- Контур заземления монтируется из стальных заземляющих стержней методом сварки — болтовые соединения в грунте в большинстве случаев не рекомендуются.
- Подключение в щитке выполняется на отдельную PE-шину, изолированную от нулевой шины N.
- Сопротивление заземления менее 4 Ом для системы TN — обязательное условие соответствия ПУЭ; проверяется специализированным прибором.
Для монтажа надежной системы заземления важен правильный выбор кабеля и комплектующих. РЭМКабель — поставщик кабельно-проводниковой и электротехнической продукции — предлагает широкий ассортимент кабелей, в том числе с желто-зеленой оболочкой PE-жилы, соответствующих требованиям ГОСТ 31996-2012: марки ВВГнг-LS, ПуГВ и другие — для любых задач заземления на бытовых, коммерческих и промышленных объектах.
Статья подготовлена на основе ПУЭ (гл. 1.7, 7.1), ГОСТ 31996-2012, ГОСТ Р 50571.5.54 и СП 256.1325800.2016. Приведенные данные носят справочный характер и не заменяют проектную документацию и технические условия на конкретный объект.
